Utwórz linię trasowania wyznaczoną po najbardziej logicznej ścieżce i przechodzącą przez serię linii charakterystycznych, punktów COGO, czy linii, łuków, punktów lub bloków programu AutoCAD.
Polecenie można dostosować w celu uzyskania pożądanych wyników na podstawie typu i dokładności danych źródłowych.

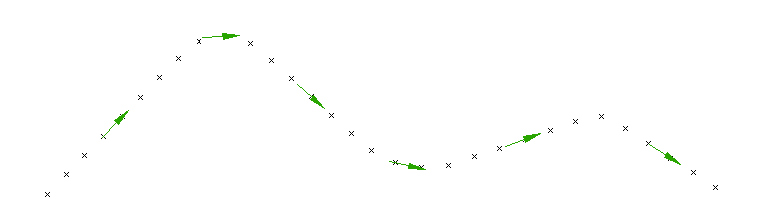

Na przykład jeśli jako dane źródłowe zostaną użyte punkty COGO, program AutoCAD Civil 3D określa najbardziej logiczną sekwencję punktów COGO, a następnie odwraca kolejność wszystkich, które nie odpowiadają sekwencji innych wybranych punktów COGO.
Jeśli używane są dwie ścieżki w przybliżeniu równoległych punktów COGO, tworzony jest splajn AutoCAD (1, 2) przechodzący przez każdą ścieżkę punktów. Punkty z każdego ze splajnów są rzutowane na drugi splajn; punkty, w których dwa rzutowania się spotykają, są używane w celu utworzenia osi (3).

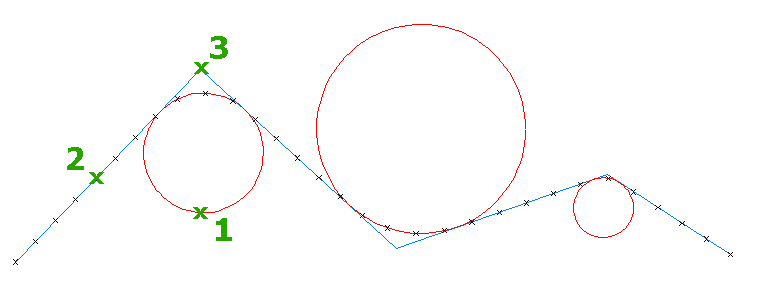

Następnie program AutoCAD Civil 3D oblicza krzywe (1) na podstawie sekwencji punktów i określonego ustawienia Maksymalny promień wykrywania krzywych. Program AutoCAD Civil 3D symuluje krzywiznę, łącząc punkty próbkowania z segmentami liniowymi. W celu zwiększenia dokładności podczas używania linii charakterystycznych lub elementów programu AutoCAD pośrednie punkty próbkowania mogą zostać wygładzone z zastosowaniem oryginalnych danych wejściowych lub utworzone między poszczególnymi parami punktów próbkowania. Jeśli promień sekwencji punktów jest większy niż to ustawienie, punkty utworzą styczną (2). Pozorne przecięcie stycznych (3) odpowiada punktom przecięcia stycznych linii trasowania.

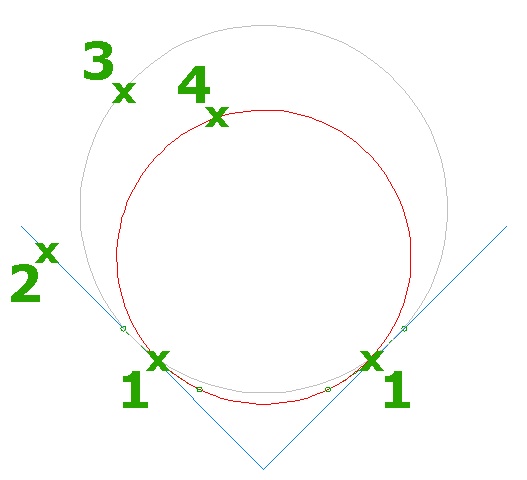

W przypadku wybrania opcji Utwórz krzywe przejściowe program AutoCAD Civil 3D tworzy symetryczną parę krzywych przejściowych (1) między każdą krzywą a jej stycznymi. Jeśli krzywe przejściowe spełniające warunek określonej wartości R/A nie pasują między stycznymi (2) a krzywą (3), promień krzywej jest zmniejszany (4) aż do znalezienia rozwiązania. W przypadku określenia tej opcji bez użycia opcji Dopasuj styczne krzywe przejściowe będą symetryczne, ale rozwiązanie może się odznaczać większym błędem.

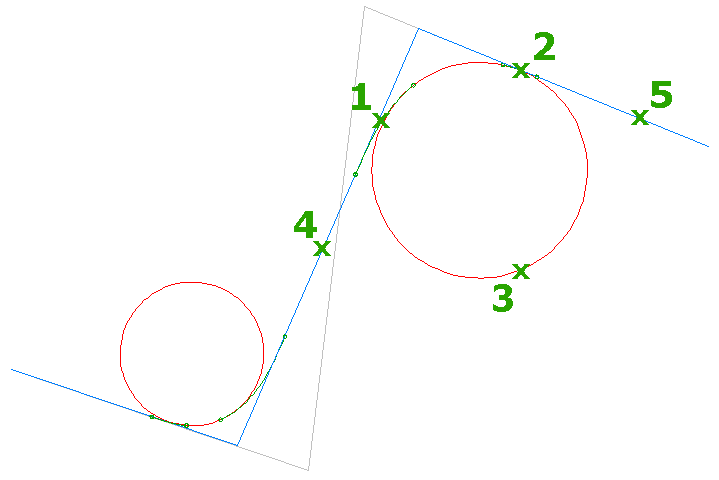

W przypadku wybrania opcji Dopasuj styczne program AutoCAD Civil 3D tworzy asymetryczną parę krzywych przejściowych (1, 2) między każdą krzywą (3) a jej stycznymi (4, 5). Jeśli krzywa przejściowa spełniająca warunek minimalnego współczynnika R/A nie pasuje między krzywą a styczną, styczna (4) jest przesuwana w stronę krzywej aż do znalezienia rozwiązania. Minimalna wartość R/A umożliwia ograniczenie długości krzywych przejściowych; wyższa wartość powoduje utworzenie krótszych krzywych przejściowych, natomiast niższa wartość — dłuższych.
