Wstążka programu AutoCAD Civil 3D to główny element interfejsu użytkownika umożliwiający korzystanie z poleceń i funkcji.
Polecenie dostępne na wstążce zostały pogrupowane w karty. Każda karta składa się z szeregu paneli oznaczonych według zadań.
Wstążka jest domyślnie włączona (wyświetlona); można ją skasować lub wyświetlić przy użyciu poleceń Ribbon i RibbonClose.
Istnieją dwa podstawowe typy kart wstążki: statyczne i kontekstowe.
Statyczne karty wstążki
Statyczne karty wstążki są zawsze włączane razem ze wstążką; znajduje się na nich większość funkcji na paskach narzędzi i menu rozwijanych paska menu. Tło kart statycznych jest szare.
Kontekstowe karty wstążki
Kontekstowe karty wstążki wyświetlane są automatycznie po zaznaczeniu obiektu lub wywołania charakterystycznego dla obiektu polecenia. Jeśli na przykład wybrany zostanie obiekt sieci rurociągów, wyświetlona zostanie karta kontekstowa Sieć rurociągów.
Na kartach kontekstowych znajdują się polecenia powiązane z aktualnie wybranym obiektem. Większość kart kontekstowych można zamknąć, usuwając zaznaczenie obiektu.

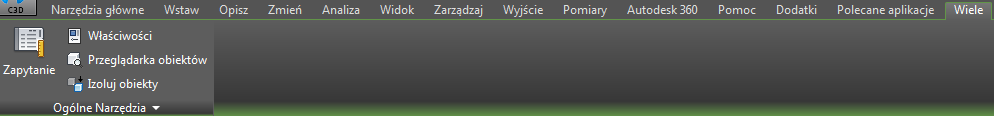

Karty wstążki wyboru wielu obiektów Wiele
Jeśli wybranych zostanie wiele typów obiektów jednocześnie, na wstążce wyświetlona zostanie karta kontekstowa Wiele. Tak się stanie, jeśli na przykład wybrane zostaną jednocześnie obiekty sieci rurociągów i linii trasowania.
Panel uruchomieniowy
Wstążki kontekstowe programu AutoCAD Civil 3D zawierają panel uruchomieniowy umożliwiający uzyskanie dostępu do poleceń przydatnych w dalszej części procesu roboczego.
Jeśli na przykład zaznaczony zostanie obiekt linii trasowania, wyświetlona zostanie karta kontekstowa Linia trasowania. Na panelu uruchomieniowym na karcie kontekstowej Linia trasowania znajduje się wiele przydatnych poleceń. Mogą się one okazać przydatne na przykład podczas tworzenia korytarza, przecięcia lub skrótu do danych z linii trasowania.
Podobnie w przypadku zaznaczenia obiektu korytarza przydatny może się okazać panel uruchomieniowy na karcie kontekstowej Korytarze udostępniający wiele funkcjonalnych poleceń. Z tego panelu uruchomieniowego można na przykład uzyskać dostęp do poleceń Utwórz linię próbkowania i Utwórz linie charakterystyczne z korytarzy.
