Istnieje możliwość obliczenia punktu przecięcia pomiędzy linią a łukiem. Linia wyznaczana jest przez punkt, czwartak i odsunięcie.
Uwaga: Opisy parametrów zawiera karta Szybki start.
Aby obliczyć punkt przecięcia łuku i linii czwartaka w oknie poleceń geodezyjnych
- W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
- W menu Punkty przecięcia kliknij opcję
Łuk/Czwartak. - Wprowadź identyfikator punktu środka łuku.
- Wprowadź promień łuku.
- Wprowadź identyfikator punktu początkowego linii.
- Wprowadź czwartak linii.
- Wprowadź kwadrant linii.
- Wprowadź odsunięcie.
- Wprowadź jedną z następujących opcji:
- N: aby wybrać punkt przecięcia najbardziej na północ.
- S: aby wybrać punkt przecięcia najbardziej na południe.
- E: aby wybrać punkt przecięcia najbardziej na wschód.
- W: aby wybrać punkt przecięcia najbardziej na zachód.
- R: aby wybrać najbliższe rozwiązanie.
- F: aby wybrać najdalsze rozwiązanie.
- 1: aby wybrać punkt przecięcia 1.
- 2: aby wybrać punkt przecięcia 2.
- A: aby wybrać wszystkie punkty przecięcia.
- P: aby wskazać punkt przecięcia za pomocą urządzenia wskazującego
Aby obliczyć punkt przecięcia łuku i linii czwartaka za pomocą języka poleceń geodezyjnych
- W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
- W wierszu polecenia wprowadź:
ARCB [punkt] [promień] [punkt 1] [czwartak] [kwadrant] [odsunięcie]
Przykładowy wiersz polecenia
NE 1 100 100
NE 2 200 200
ARCB 2 200 1 50 1 -50
! INTERSECTION # 1 NORTH:372.285978 EAST:301.575300
! INTERSECTION # 2 NORTH:98.424700 EAST:27.714022

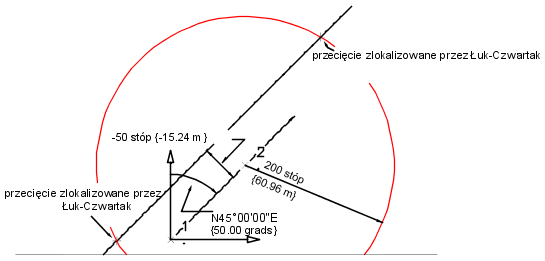

Punkty przecięcia znajdują się pomiędzy łukiem o promieniu 200 i środku w punkcie 2 a czwartakiem 50.0000 narysowanym z punktu 1 przy odległości odsunięcia wynoszącej 50 w lewo.
