Ta karta umożliwia zdefiniowanie wyglądu łącznika w widoku planu 2D.
Złączka
Łączniki mogą być odwzorowane w widoku planu przez ich oś lub przez symbol bloku.
- Wyświetl jako oś
-

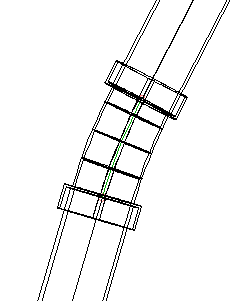

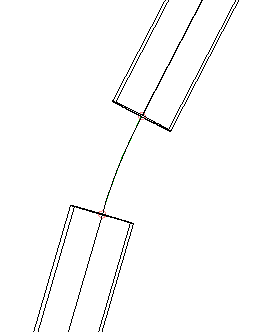

Wyświetla łącznik jako linię środkową bloku, który jest zdefiniowany w katalogu sieci ciśnieniowej.
- Wyświetl jako blok zdefiniowany przez katalog
-
Wyświetla łącznik, używając bloku zdefiniowanego w katalogu sieci ciśnieniowej.
- Wyświetl jako blok zdefiniowany przez użytkownika
-
Wyświetla łącznik, używając bloku określonego przez użytkownika. Dostępne są następujące opcje:
- Nazwa bloku: określa nazwę bloku, który będzie używany jako symbol łącznika. Można wybrać blok z bieżącego rysunku lub dodać blok do rysunku, wybierając plik rysunku.
- Skala ustalona: skaluje symbol łącznika za pomocą parametrów X, Y i Z.
