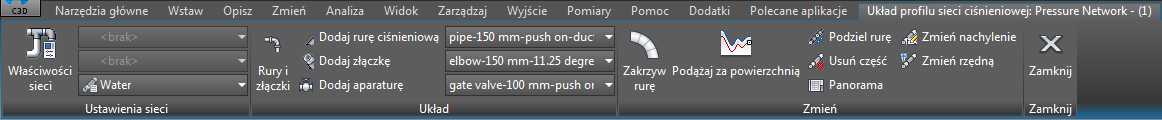

Użyj wstążki Układ profilu sieci ciśnieniowej, aby pracować z sieciami ciśnieniowymi w widoku profilu.
Aby uzyskać dostęp do wstążki Układ profilu sieci ciśnieniowej, wybierz sieć ciśnieniową na rysunku. Jest wyświetlana kontekstowa karta wstążki Sieć ciśnieniowa. W panelu Zmień kliknij opcję Edytuj sieć
Narzędzia układu profilu
.
Uwaga: Sieć ciśnieniowa musi znajdować się w widoku profilu przed udostępnieniem wstążki Układ profilu sieci ciśnieniowej.
Poniższe polecenia są dostępne w panelu Ustawienia sieci:
- Właściwości sieci: umożliwia edycję właściwości sieci ciśnieniowej.
- Powierzchnia referencyjna: określa powierzchnię odniesienia używaną do ustalenia rzędnych sieci ciśnieniowej.
- Linia trasowania odniesienia: określa linię trasowania odniesienia, która zawiera informacje o pikiecie i odsunięciu dla sieci ciśnieniowej.
- Lista części sieci ciśnieniowej: określa listę części sieci ciśnieniowej, która zawiera części dostępne podczas tworzenia układu.
Poniższe polecenia są dostępne w panelu Układ:
- Rury i zagięcia: umożliwia tworzenie segmentów rur sieci ciśnieniowej w widoku profilu i wstawienie zagięć pionowych przy zmianach kierunku.
- Dodaj rurę ciśnieniową: umożliwia dodanie rury ciśnieniowej lub szeregu połączonych rur do sieci ciśnieniowej w widoku profilu.
- Dodaj zagięcia: umożliwia dodanie pionowego zagięcia do sieci ciśnieniowej w widoku profilu. Uwaga: W widoku profilu nie można dodawać innych typów złączek dostępnych w katalogach domyślnych.
- Dodaj aparaturę: umożliwia dodanie elementu aparatury w sieci ciśnieniowej w profil widoku profilu.
Poniższe polecenia są dostępne w panelu Zmień:
- Rura zakrzywiona: umożliwia przekształcenie prostego segmentu rury ciśnieniowej na zakrzywiony segment w widoku profilu.
- Podążaj za powierzchnią: umożliwia modyfikowanie części sieci ciśnieniowej, tak aby były zgodne z rzędnymi powierzchni odniesienia.
- Podziel rurę: umożliwia podział rury ciśnieniowej na dwie rury ciśnieniowe w wybranym punkcie. Rury ciśnieniowe są połączone i są zawarte w tej samej sieci co oryginalna rura ciśnieniowa.
- Usuń część: umożliwia usunięcie wybranej części z sieci ciśnieniowej. Użyj polecenia Usuń część, aby usunąć części sieci z rysunku (opcja ta umożliwia usunięcie części z widoku planu i widoku profilu). Użycie polecenia Wymaż programu AutoCAD w celu usunięcia części w widoku profilu spowoduje usunięcie obiektu jedynie z widoku profilu.
- Panorama: otwiera okno sieci ciśnieniowej Panorama, w którym można wyświetlać i edytować właściwości sieci ciśnieniowej.
- Zmień nachylenie: umożliwia zmianę nachylenia wielu połączonych części sieci ciśnieniowej.
- Zmień rzędną: umożliwia zmianę rzędnej wielu wybranych części poprzez przesuwanie ich w widoku profilu.
