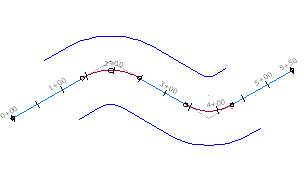

Utwórz w ramach pojedynczej operacji wiele linii trasowania odsunięcia na jednym lub obu końcach macierzystej linii trasowania. Odległość odsunięcia jest określana osobno dla lewej i prawej strony.
Strony lewa i prawa są określane z pozycji skierowanej w stronę końca macierzystej linii trasowania.
Linie trasowania odsunięcia zachowują w przypadku edycji macierzystej linii trasowania odległość odsunięcia. Jedynym atrybutem geometrycznym linii trasowania odsunięcia, który można edytować bezpośrednio, jest odległość odsunięcia.
-
Kliknij kolejno
Wyszukiwanie .
- W oknie dialogowym Utwórz linię trasowania odsunięcia wybierz następujące atrybuty:
- Macierzysta linia trasowania
- Szablon nazw
- Zakres pikiet dla odsunięcia
- Liczbę odsunięć z każdej strony
- Odległość przyrostową odsunięcia z każdej strony.
- Kryteria projektowe (opcjonalne): prędkość projektowa, zestaw kryteriów
- Na karcie Ogólne wprowadź obszar, styl linii trasowania, warstwę i zestaw etykiet dla linii trasowania odsunięcia.
- Aby dla linii trasowania odsunięcia zastosować projektowanie w oparciu o kryteria, kliknij kartę Kryteria projektowe. Wprowadź wymaganą prędkość projektową. Kliknij opcję Użyj projektu opartego na kryteriach, a następnie wybierz kryteria dla projektu.
