Informacje o modelowaniu korytarza

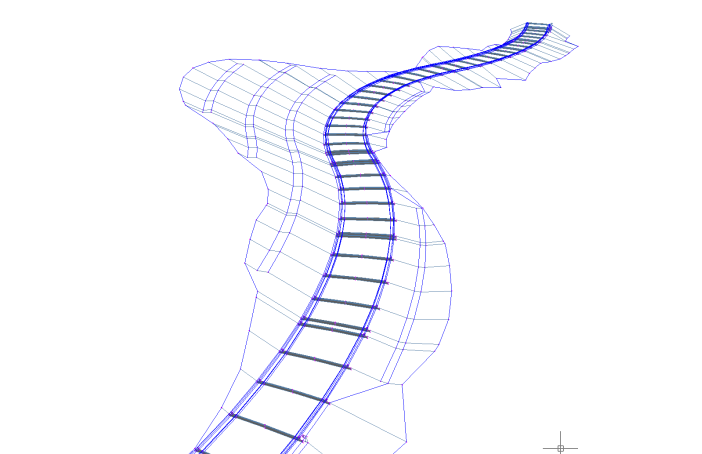

Aby utworzyć elastyczne i łatwe w konfiguracji modele 3D korytarzy, takich jak drogi, autostrady czy linie kolejowe, można użyć modelowania korytarza programu AutoCAD Civil 3D.

Model korytarza jest tworzony na podstawie i z użyciem wielu obiektów oraz danych programu AutoCAD Civil 3D, takich jak podzespoły, zespoły, linie trasowania, powierzchnie i profile. Korytarz zarządza danymi, wiążąc różne zespoły (zastosowane do różnych zakresów pikiet) z liniami bazowymi i ich profilami końcowymi.

Korytarze pozostają na rysunku programu AutoCAD jako obiekty o nazwie AeccCorridor. Obiekty korytarza zawierają geometrię korpusu korytarza, linie charakterystyczne wzdłużne, osadzone powierzchnie, obsługę renderowania i obsługę kreskowania nachylenia.

Poniższe elementy mogą być definiowane i wyświetlane przez korytarz:

Obiekty korytarzy tworzy się wzdłuż linii bazowej (linia trasowania), umieszczając dwuwymiarowe przekroje (zespoły) w położeniach przyrostowych i tworząc pasujące nachylenia sięgające modelu powierzchni przy każdym położeniu przyrostowym.

Można również tworzyć korytarze z wieloma liniami bazowymi, co umożliwia tworzenie bardziej złożonych konstrukcji, takich jak przecięcia.

Uwaga: Liczba linii trasowania, których można użyć do zdefiniowania korytarza w programie AutoCAD Civil 3D, jest nieograniczona.

Korytarze tworzy się na podstawie istniejących obiektów programu AutoCAD Civil 3D, w tym:

Po utworzeniu korytarza można wyodrębnić z niego takie dane, jak powierzchnie, linie charakterystyczne (jako polilinie, linie trasowania, profile i linie charakterystyczne profilowania) oraz dane kubatury (wielkości wyjściowe).

Uwaga: Liczba linii charakterystycznych, które można utworzyć w pikiecie lub zakresie pikiet korytarza w programie AutoCAD Civil 3D, jest nieograniczona.

Korytarze mają własny styl wyświetlania i dziedziczą style z własnych komponentów.

Zarządzanie i edycja korytarzy

Korytarz jest definiowany przez co najmniej jedną linię bazową (linię trasowania) i zespół, który jest stosowany w zakresie pikiet na tej linii bazowej. W wielu przypadkach korytarze będą miały różne zespoły przy różnych pikietach — w zależności od istniejącego terenu i innych względów projektu. Może także zaistnieć konieczność zbudowania modelu korytarza, który jest sterowany przez wiele linii bazowych, na przykład zawierającego obiekty skrzyżowania. Aby dodać i edytować ten typ złożoności, można skorzystać z karty Parametry w oknie dialogowym Właściwości korytarza, na której można zmodyfikować skojarzone linie trasowania, profile i zespoły, zmieniać częstotliwość i zakres rozmieszczania zespołów oraz aktualizować obiekty docelowe.

W oknie dialogowym Właściwości korytarza można wyświetlić i/lub zmienić:

Dostęp do wielu poleceń edycji korytarza można również uzyskać na karcie wstążki Korytarz.

Aby wyświetlić kartę Korytarz na wstążce, wykonaj jedną z następujących czynności:

Uwaga: Korytarza nie można skopiować.

Przepływ pracy dot. modelowania korytarza

Korytarze — samouczki

Projektowanie korytarzy — wzorce postępowania
