Obiekty można rzutować do wielu widoków przekroju poprzez określenie reguł rzutowania obiektów.
Zamiast wybierania pojedynczych obiektów do rzutowania rzutowane są wszystkie obiekty określonego typu znajdujące się na danej powierzchni przed liniami próbkowania i za nimi.
Obiekty liniowe, np. linie charakterystyczne, figury pomiarowe i polilinie 3D są rzutowane tylko wówczas, gdy przecinają linię próbkowania dla danego widoku przekroju. Do tych obiektów nie mają zastosowania reguły rzutowania.
Reguła rzutowania: opcja Procentowo

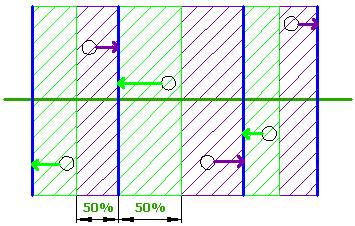

Opcja Procentowo jest przydatna, gdy linie próbkowania nie są równomiernie rozłożone wzdłuż linii trasowania. Jak pokazano w przykładzie na poniżej ilustracji, użycie wartości procentowej 50 spowoduje otoczenie całej powierzchni między liniami próbkowania, mimo że znajdują się one w różnych odległościach od siebie.
Reguła rzutowania: opcja Wg odległości
Opcja Wg odległości jest przydatna, gdy linie próbkowania są rozłożone równomiernie lub gdy zachodzi jedynie potrzeba włączenia obiektów, które znajdują się w pewnej bezwzględnej odległości od linii próbkowania.

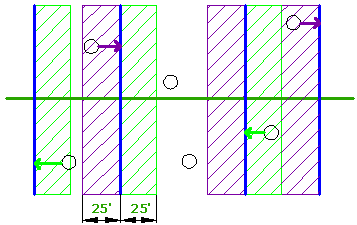

Na poniższej ilustracji przedstawiono, w jaki sposób rzutowane są obiekty znajdujące się w określonej odległości (25 stóp) od linii próbkowania (przed i za linią).
Jeśli punkt wstawienia obiektu znajduje się na danej powierzchni, obiekt ten jest rzutowany także wówczas, gdy części tego obiektu znajduje się poza regionem, tak jak w przypadku obiektu w lewym dolnym rogu ilustracji.

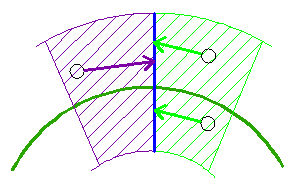

Reguły rzutowania w przypadku nieprostopadłych i niepromieniowych linii próbkowania
W przypadku polecenia występują następujące założenia:
- Linie próbkowania (ciągłe niebieskie linie) są prostopadłe lub promieniowe względem linii trasowania (kropkowe niebieskie linie).
- Położenia obiektów, które mają być rzutowane, są rozpatrywane w odniesieniu do pikiet linii trasowania (1 i 2 na poniższej ilustracji).
W przypadkach, gdzie występują nieprostopadłe i niepromieniowe linie próbkowania, obiekt, który wydaje się znajdować „przed” lub „za” linią próbkowania, może w rzeczywistości znajdować się w przeciwnym położeniu ze względu na sposób, w jaki pikieta obiektu jest określana względem linii trasowania.

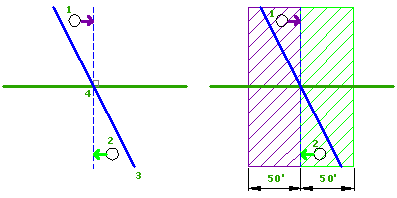

Na poniższej ilustracji przedstawiono sposób jej określania. Pikieta obiektu 1 jest określana jako znajdująca się przed miejscem, w którym linia próbkowania przecina linię trasowania (4), więc w tym przypadku używane są reguły rzutowania dla ustawienia „przed”, mimo że sam obiekt wydaje się znajdować za krzywą linią próbkowania (3).
Odwrotnie jest w przypadku obiektu 2. Określono, że znajduje się on za linią próbkowania zgodnie z jego pikietą, zatem stosowane do niego są reguły „za”. Ponieważ oba obiekty znajdują się w regionie „przed” lub „za”, oba są rzutowane.

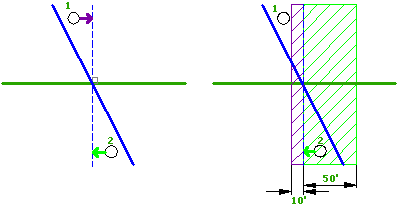

Na poniższej ilustracji przedstawiono wpływ małego regionu „przed” na wyniki rzutowania. Ponieważ pikieta obiektu 1 znajduje się teraz poza regionem, obiekt 1 nie jest rzutowany.
