Tworzenie reprezentacji 3D

W tym temacie opisano dwie różne metody tworzenia reprezentacji 3D z zasobu bloku 2D. W przypadku obu procedur jest używane okno dialogowe Reprezentacja 3D. Po pomyślnym skojarzeniu modelu 3D z blokiem można go zaimportować i ustawić jego prawidłową orientację.

Ponadto, aby umieścić komponent 3D na podłodze Factory z prawidłową orientacją, jest wymagane zdefiniowanie powierzchni podestu.

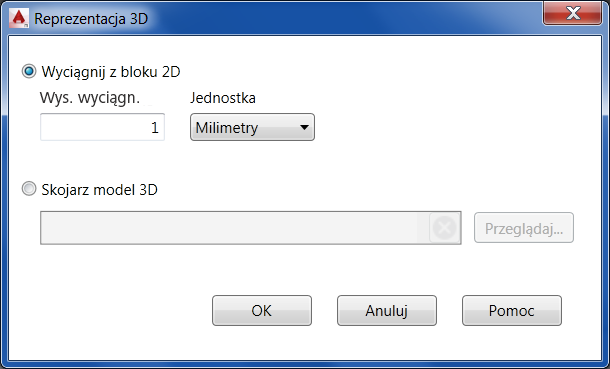

1. Na karcie Kreator zasobów, w panelu Redagowanie kliknij polecenie Reprezentacja 3D , aby wyświetlić okno dialogowe Reprezentacja 3D.

Tworzenie wyciągnięcia z bloku 2D

Jest to opcja domyślna. W tej metodzie należy wprowadzić wartość wyciągnięcia w polu tekstowym Wysokość wyciągnięcia i wybrać odpowiedni układ jednostek z menu rozwijanego Jednostka. Należy pamiętać, że wprowadzona wartość wyciągnięcia ma zastosowanie do całego bloku.

Tworzenie skojarzenia modelu 3D

1. Ta opcja umożliwia wybranie zewnętrznego modelu 3D, aby reprezentował zasób bloku. Kliknij przycisk Przeglądaj, aby przejść do okna dialogowego Wybieranie modelu 3D i wybrać model, który ma zostać skojarzony. Obsługiwane są następujące formaty CAD:
   • Pliki STEP (.step, .stp)
   • Pliki IGES (.igs, .iges)
   • Pliki NX (.prt)
   • Pliki programu SolidWorks (.prt, .sldprt, .asm, .sldasm)
   • Pliki programu Pro/ENGINEER (.prt, .asm, .g, .neu)
   • Pliki programu CATIA V5 (.CATPart, .CATProduct)
   • Pliki JT (.jt)
   • Pliki DWG 3D (.dwg)
2. Po wybraniu modelu zielony znacznik wyboru jest wyświetlany w kolumnie Skojarz. 3D w oknie dialogowym Przeglądarka bloków, co potwierdza pomyślne utworzenie skojarzenia.

Sprawdzanie poprawności i ustawianie orientacji reprezentacji 3D

Po skojarzeniu modelu 3D z blokiem 2D można zaimportować model do układu, ustawić jego prawidłową orientację i określić powierzchnię podestu.

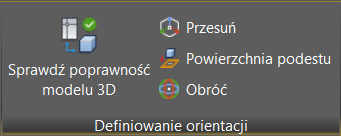

1. Na karcie Kreator zasobów, w panelu Definiowanie orientacji kliknij przycisk Sprawdź poprawność modelu 3D .

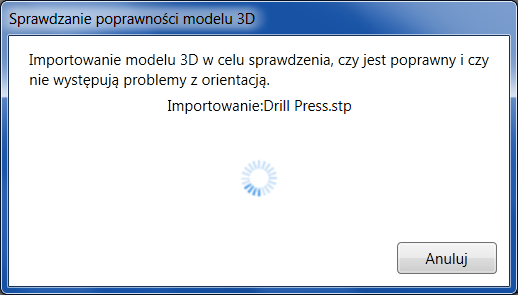

2. Zostanie otwarte okno dialogowe Sprawdzanie poprawności modelu 3D, w którym, w trakcie importowania modelu 3D do układu, zostanie wyświetlony poniższy komunikat.




3. Model 3D zostanie umieszczony nad blokiem 2D w oknie graficznym. Zwróć uwagę na poniższej ilustracji, że orientacja modelu nie jest zgodna z orientacją bloku.




4. Karta Definiowanie orientacji na pasku narzędzi wstążki stanie się aktywna i dostępne będą polecenia Przesuń i Obróć umożliwiające dopasowanie orientacji modelu do bloku.




   Wskazówka: Używając trybów lokalizacji względem obiektu, można bardziej dokładnie ustawić orientację modelu względem bloku.
5. Model z prawidłowo ustawioną orientacją względem bloku jest widoczny na ilustracji poniżej:




6. Teraz, gdy orientacja modelu jest prawidłowa, należy zdefiniować jego powierzchnię podestu. Powierzchnia podestu określa położenie komponentu względem podłogi.
7. Kliknij przycisk Powierzchnia podestu na karcie Definiowanie orientacji i użyj narzędzia ViewCube w celu obrócenia widoku tak, aby zapewnić łatwy dostęp do żądanej powierzchni podestu.
8. Na poniższej ilustracji widok został obrócony i powierzchnia podestu jest wybrana.




9. Jeśli to konieczne, można wprowadzić dodatkowe korekty w bloku 2D przed jego opublikowaniem. Na karcie Kreator zasobów, w panelu Blok kliknij przycisk Edytuj blok , aby otworzyć paletę redagowania bloku programu AutoCAD.
10. Po zakończeniu wykonywania powyższych kroków można opublikować zasób.
