Bardzo łatwo można zapewnić zgodność projektów układu między programami Inventor i AutoCAD. Wystarczy zidentyfikować plik projektu programu Inventor w przypadku każdego rysunku układu programu AutoCAD, aby cieszyć się płynną synchronizacją. Jest to znakomita funkcja dla każdego użytkownika, który pracuje z wieloma układami jednocześnie i korzysta z różnych bibliotek zasobów w tych układach.
Oto, jak to działa:

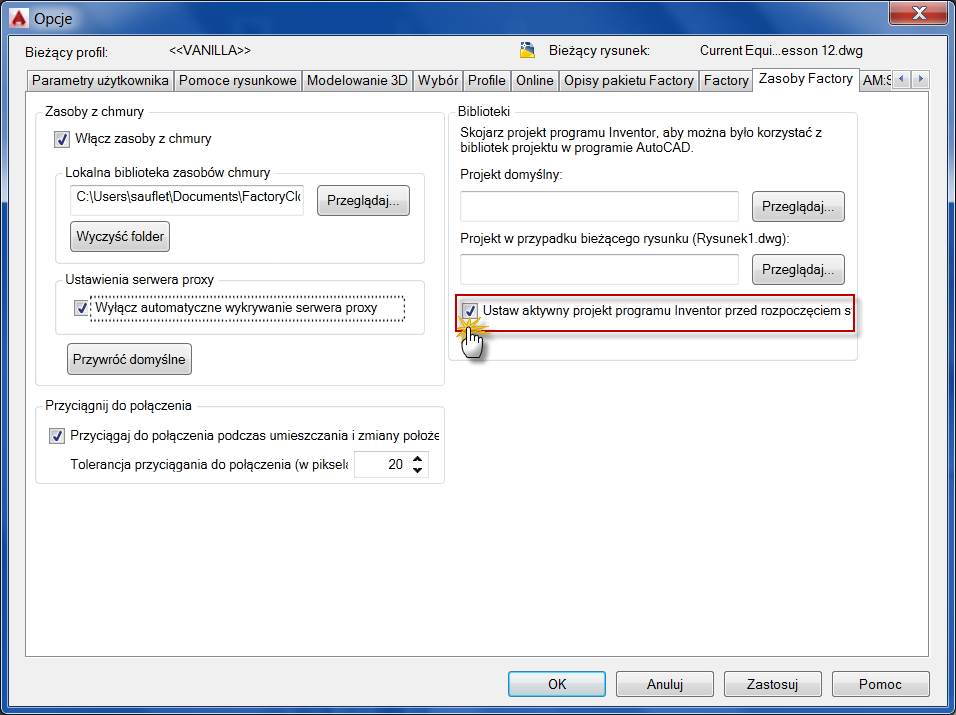

Ustaw pliku projektu skojarzonego z plikiem DWG w programie AutoCAD.

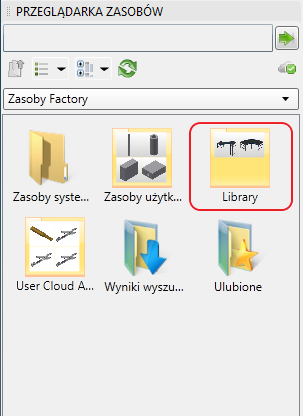

W programie AutoCAD plik projektu skojarzony z plikiem DWG jest używany przez Przeglądarkę zasobów pakietu Factory do wyświetlania skojarzonych zasobów (jeśli w pliku projektu jest skonfigurowana biblioteka).

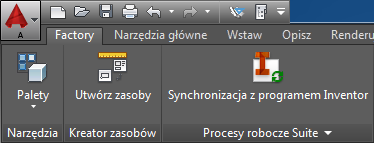

Podczas synchronizacji programu AutoCAD z programem Inventor plik projektu skojarzony z plikiem DWG służy do ustawienia bieżącego pliku projektu w programie Inventor.

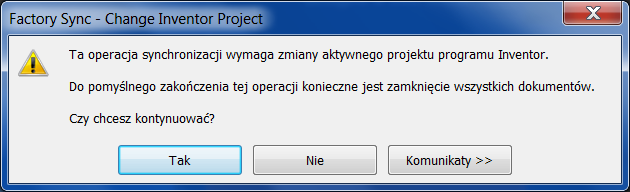

Potwierdź zmiany w wyświetlonym oknie dialogowym, a rysunek 2D zostanie zsynchronizowany z modelem 3D przy użyciu projektu zidentyfikowanego w programie AutoCAD.
Podobnie w przypadku wyboru opcji synchronizacji programu Inventor z programem AutoCAD plik projektu programu Inventor jest synchronizowany z plikiem DWG.
