Łączenie dwóch umieszczonych zasobów

Łączenie dwóch umieszczonych zasobów

Używanie polecenia Połącz

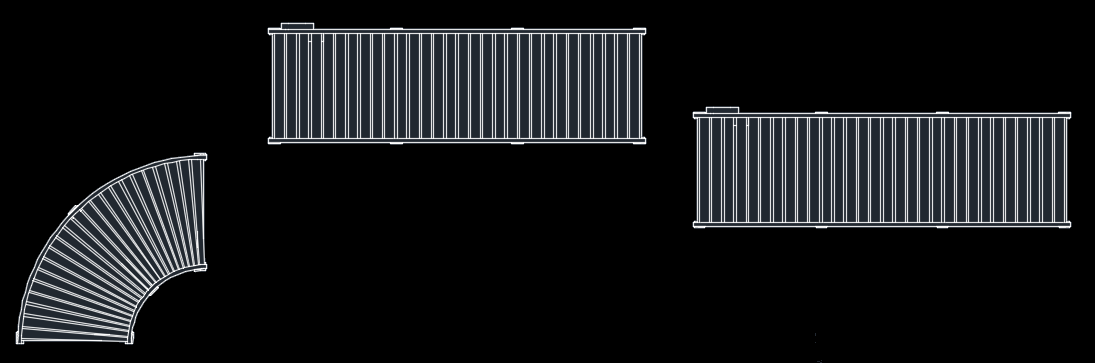

Mogą wystąpić sytuacje, w których dwa zasoby ze zdefiniowanymi połączeniami występują w układzie Factory, ale nie są połączone. Połączenia w przypadku tych zasobów określa się jako nieużyte. Przykład kilku zasobów z nieużytymi połączeniami przedstawiono poniżej. Nieużyte połączenia można jednocześnie wyświetlić i połączyć za pomocą polecenia Połącz.

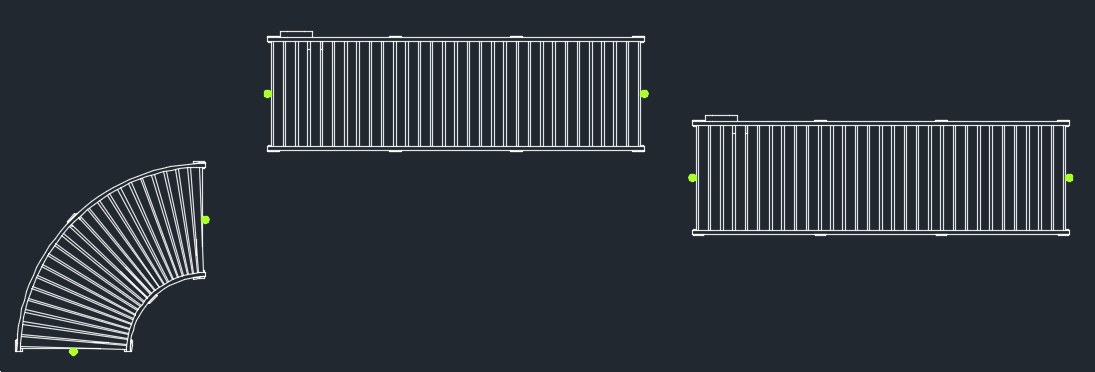

1. Kliknij kartę Factory > panel Narzędzia > Połącz . Ta operacja spowoduje wyświetlenie wszystkich nieużytych połączeń (widocznych jako zielone kropki) w układzie.




2. Wybierz pierwsze połączenie zasobu, który chcesz połączyć. Kropka połączenia jest teraz dołączona do kursora.
3. Następnie przesuń kursor z dołączonym zasobem w okolicę połączenia zasobu, z którym chcesz go połączyć.
4. Kliknij, aby połączyć dwa zasoby.

Połączone zasoby przesuwają się razem jako jeden komponent. Jeśli chcesz przesunąć je niezależnie od siebie, kliknij kolejno kartę Factory > panel Narzędzia > Połączenia wyłączone .

Wskazówka: Dodatkowym sposobem wyłączania połączeń jest usunięcie zaznaczenia pola wyboru Przyciągaj do połączenia podczas umieszczania i zmiany położenia na karcie Zasoby Factory w oknie dialogowym Opcje. To ustawienie można także włączać i wyłączać z poziomu wiersza polecenia, używając polecenia FACT_CSNAP. Aby uzyskać więcej informacji, zobacz temat Pomocy programu AutoCAD Factory: Opcje zasobów Factory.
