Definiowanie wydłużenia elementu zagięcia w części konstrukcji blachowej.
Dostęp
Znajduje się na karcie Kształt w oknach dialogowych elementów konstrukcji blachowej: Powierzchnia, Zagięcie i Kształt kołnierza.
- Rozciągnij zagięcie do powierzchni bocznej

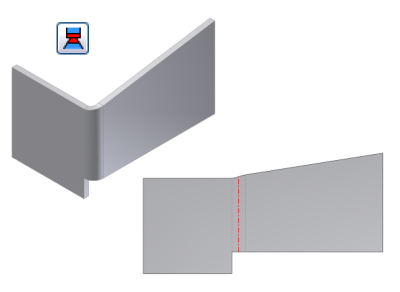

- Rozciąga materiał wzdłuż powierzchni, po stronie krawędzi połączonych przez zagięcie, zamiast prostopadle do osi zagięcia. To narzędzie jest użyteczne, gdy krawędzie boczne powierzchni nie są prostopadłe. Na poniższych rysunkach za pomocą każdej opcji tworzone jest to samo gięcie. Na pierwszym rysunku przedstawiono przedłużenie zagięcia wyrównane względem powierzchni bocznej. Porównaj obszary rozwinięcia blachy na jednej ze stron strefy zagięcia.
- Rozciągnij zgięcie prostopadle do powierzchni bocznej
- Rozciąga materiał prostopadle do powierzchni bocznej (domyślnie), jak pokazano na poniższej ilustracji. Zwróć uwagę na obszar rozwinięcia blachy na jednej ze stron strefy zagięcia i porównaj go z tym samym obszarem rozwinięcia blachy wyświetlonym poprzednio.
