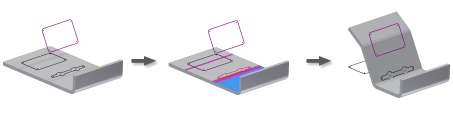

Ponowne zawijanie co najmniej jednego zagięcia lub zawinięcia konstrukcji blachowej względem powierzchni odniesienia.
Tej procedury można użyć w przypadku modelu zawiniętej konstrukcji blachowej, który ma:
- co najmniej jeden element rozwinięcia w stanie rozwiniętym;
- co najmniej jeden szkic utworzony na powierzchni elementu nierozwiniętego.
- Na wstążce kliknij kartę Konstrukcja blachowa
panel Zmień Zawiń ponownie
. - Kliknij powierzchnię lub płaszczyznę, która ma posłużyć jako odniesienie dla funkcji Zawiń ponownie.
- Kliknij poszczególne wyróżnione zagięcia lub zawinięcia, które mają zostać ponownie zawinięte. Aby wybrać całą podświetloną geometrię, kliknij opcję Dodaj wszystkie zagięcia, a następnie klikaj, trzymając naciśnięty klawisz CTRL, aby usunąć zagięcia lub zawinięcia z wyboru.
- Wyświetl podgląd stanu ponownego zawinięcia i dodaj lub usuń zagięcia lub zawinięcia według potrzeby.
- Aby wybrać szkice, kliknij strzałkę Szkice, a następnie wybierz nieużywane szkice do ponownego zawinięcia.
- Aby sterować wyświetlaniem szkicu macierzystego po ponownym zawinięciu, zaznacz lub odznacz opcję Macierzysty widoczny.
- Kliknij przycisk OK.
Element ponownego zawinięcia zostanie dodany do przeglądarki części konstrukcji blachowej.
