Niektóre projekty konstrukcji blachowych (na przykład kształty przejściowe utworzone za pomocą opcji funkcji Kołnierz wyciągnięty) utworzone z zamkniętych szkiców profilu należy rozedrzeć w celu ich rozwinięcia. Element wycięcia również umożliwia utworzenie takiej przerwy, jednak element rozdarcia ma krawędzie normalne w stosunku do powierzchni wycięcia oraz udostępnia kilka opcji upraszczających tworzenie elementu.
Rozdarcia tworzy się na trzy sposoby:
- Wybierając pojedynczy punkt na krawędzi powierzchni. Wybrany punkt może być punktem środkowym na krawędzi, punktem końcowym na wierzchołku powierzchni, punktem konstrukcyjnym lub punktem szkicowanym z poprzednio utworzonego szkicu.

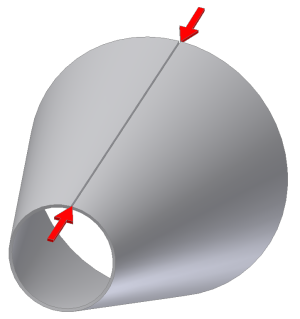

- Wybierając powierzchnię modelu i dwa istniejące punkty po przeciwnych stronach powierzchni w celu określenia początku i końca rozdarcia. Te dwa punkty mogą być punktami konstrukcyjnymi, punktami symetrii na krawędziach powierzchni, punktami końcowymi na wierzchołkach powierzchni lub punktami szkicowanymi z poprzednio utworzonego szkicu.
- Usuwając całą wybraną powierzchnię (zwykle powierzchnię zagięcia).
Element rozdarcia można umieścić w dowolnym miejscu w historii elementu. Pojedynczy model konstrukcji blachowej może zawierać wiele elementów rozdarcia.
Uwaga: Elementy Rozdarcie nie powodują rozdarcia otworów, wycięć, uwypukleń ani innych uformowanych elementów leżących na ścieżce rozdarcia.
