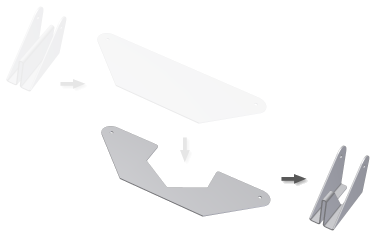

Ponowne zawijanie co najmniej jednego zagięcia lub zawinięcia konstrukcji blachowej względem powierzchni odniesienia
Użyj tych procedur w modelach konstrukcji blachowej, które mają przynajmniej jeden element rozwinięcia w stanie rozwiniętym. Dodaj element zawinięcia ponownego w przeglądarce części konstrukcji blachowej.
Metoda wyboru menu kontekstowego
- Kliknij w przeglądarce prawym przyciskiem myszy element rozwinięcia, aby zawinąć go ponownie, a następnie kliknij Element zawinięcia ponownego
.
Element zawija się ponownie (za pomocą wybranego pierwotnie odniesienia nieruchomego), a nowy Element zawinięcia ponownego jest wyświetlany nad znacznikiem końca zawinięcia.
Metoda opcji automatycznego wyboru
- Na wstążce kliknij kartę Konstrukcja blachowa
panel Zmień Zawiń ponownie. - Kliknij w przeglądarce, aby zawinąć ponownie element rozwinięcia. Początkowo wybrane odniesienie nieruchome i zagięcia są wybierane automatycznie do ponownego zawijania. Uwaga: Nie powoduje to automatycznego wyboru zagięć ani zawinięć dodanych podczas zawijania znacznika końca zawinięcia nad wybranym elementem rozwiniętym.
- Ewentualnie kliknij kolejne poszczególne zagięcia lub zawinięcia w celu ponownego zawinięcia.
- Można także wybrać nieużywane szkice do ponownego zawinięcia.
- Kliknij przycisk OK.
Metoda ogólna
- Na wstążce kliknij kartę Konstrukcja blachowa panel Zmień Zawiń ponownie .
- Kliknij powierzchnię lub płaszczyznę, która ma posłużyć jako odniesienie dla funkcji Zawiń ponownie.
- Kliknij poszczególne wyróżnione zagięcia lub zawinięcia, które mają zostać ponownie zawinięte. Aby wybrać całą podświetloną geometrię, kliknij opcję Dodaj wszystkie zagięcia, a następnie klikaj, trzymając naciśnięty klawisz CTRL, aby usunąć zagięcia lub zawinięcia z wyboru.
- Wyświetl podgląd stanu ponownego zawinięcia i dodaj lub usuń zagięcia lub zawinięcia według potrzeby.
- Można także wybrać nieużywane szkice do ponownego zawinięcia.
- Kliknij przycisk OK.
