Środowisko Wymiana BIM umożliwia redagowanie (definiowanie) i publikowanie (eksportowanie) plików IPT tak, aby można ich było używać w aplikacjach AutoCAD i Revit. Aplikacje te to wyspecjalizowane systemy konstrukcyjno-projektowe stosowane w budownictwie i służące do dokumentowania informacji architektonicznych i konstrukcyjnych oraz dotyczących układów mechanicznych, elektrycznych i hydraulicznych (MEP).
Środowisko Wymiana BIM umożliwia publikowanie danych projektowych IPT 2D i 3D do formatu Autodesk Exchange File (.ADSK). Ponadto aplikacja Wymiana BIM umożliwia eksportowanie geometrii programu Revit w sposób jemu właściwy do pliku Revit Family (.RFA). Wiele produktów Autodesk obsługuje format Autodesk Exchange File. Środowisko Wymiana BIM udostępnia modele, a także ich metadane, różnym aplikacjom architektonicznym, inżynierskim i konstrukcyjnym (AEC).
Produkty Autodesk, takie jak aplikacje AutoCAD i Revit, wyposażone są w różne narzędzia do korzystania z danych. Wymiana BIM jest dodatkiem opartym na programie Autodesk Inventor umożliwiającym definiowanie modeli, które będą używane w innych produktach Autodesk, za pomocą poleceń modelowania geometrycznego dostępnych w programie Autodesk Inventor. Środowisko Wymiana BIM zapewnia polecenia do definiowania złączy, upraszczania i rozpoznawania danych geometrii/modelu oraz eksportowania danych do pliku .RFA lub .ADSK.
Ważne: Jeśli format programu Revit jest pożądanym wynikiem, konieczne jest wykorzystanie narzędzi rozpoznawania elementów do konwersji różnych typów geometrii utworzonych w programie Inventor w celu dopasowania ich do geometrii dostępnych w oprogramowaniu Revit.
Ogólny proces roboczy w przypadku środowiska Wymiana BIM składa się z trzech komponentów:
- Upraszczanie
- Proces redukowania złożoności modelu polegający na eliminowaniu komponentów i zbędnych elementów. Aby utworzyć obwiednie i połączyć komponenty, użyj polecenia Uproszczone zespoły. Aby uprościć część lub zespół przed ich redagowaniem lub publikacją, skorzystaj z takich technik, jak Zastąpienie powłoką, Reprezentacje poziomu szczegółów, część pochodna i innych. Jako że dla projektanta ważne są przede wszystkim szczegóły związane z danym projektem, często wykorzystywane są tylko podstawowe opcje złączy i kształtów 3D. Podczas eksportowania komponentu warto utrzymywać jak najmniejszy rozmiar pliku .RFA lub .ADSK przez uproszczenie zespołu.
- Redagowanie
- Proces definiowania obiektów złącza, które określają sposób i miejsce łączenia elementów. Złącza służą w aplikacjach MEP do definiowania skojarzeń między elementami wyposażenia, takimi jak wymiennik ciepła, a systemami budynku, takimi jak HVAC. W przypadku każdego z pięciu typów złączy (kablowe, przewodu, kanału, elektryczne i rurowe) dostępne są polecenia pozwalające na ich tworzenie, edytowanie i usuwanie. Uwaga: Znaczniki złączy są podobne do wiązania zestawiającego zespołu, ponieważ wskazują zestawioną powierzchnię lub płaszczyznę. Nie wskazują one kierunku przepływu. Zazwyczaj znaczniki złączy wskazują w kierunku przeciwnym od komponentu nadrzędnego. Polecenie Kierunek umożliwia odwrócenie kierunku złącza.

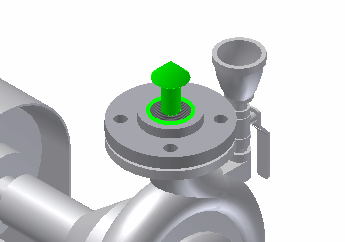

Kierunek przepływu jest definiowany niezależnie wewnątrz elementu złącza.
Dodawanie złączy odbywa się poprzez definiowanie ich położenia, orientacji i rozmiaru. Przed zastosowaniem złącza do modelu należy wybrać jego rodzaj, aby umożliwić jego obsługę przez aplikacje AutoCAD MEP i Revit MEP. Dodawane złącza są wyświetlane w przeglądarce wymiany BIM.
- Publikowanie
- Proces weryfikowania i eksportowania danych programu Inventor do pliku .ADSK lub .RFA. Wyeksportowany plik zawiera geometrię, widoki 2D, złącza, parametry i inne właściwości. Aplikacja importująca może pracować z danymi, które obsługuje.
Użyj polecenia Powłoka lub Reprezentacje poziomu szczegółów, aby uprościć dane przed ich wyeksportowaniem do pliku .ADSK lub pliku .RFA. Jeśli projekt zawiera tylko jedną część, to można go uprościć wstawiając tę część do pustego pliku zespołu. Następnie należy użyć polecenia Zastąpienie powłoką dla pliku zespołu.
W poleceniu Eksportuj komponenty budowlane można wybrać lokalny układ współrzędnych LUW. W poleceniu Eksportuj komponenty budowlane dostępne będą wszystkie układy LUW zdefiniowane w części lub zespole. Dla ułatwienia polecenie LUW jest dostępne na karcie Wymiana BIM. W zastosowaniach architektonicznych oś Z jest zazwyczaj skierowana do góry, podczas gdy w zastosowaniach matematycznych oś Z jest skierowana na zewnątrz. Należy odpowiednio zdefiniować układ LUW tak, aby model został zaimportowany w prawidłowej orientacji.
Aplikacje Revit MEP i AutoCAD MEP mogą importować pliki ADSK i skojarzone dane. Aplikacja importująca może pracować jedynie z danymi, które obsługuje. Dane w pliku, które nie są obsługiwane, są ignorowane. Ważne jest, aby pamiętać, że jeśli plik .ADSK zostanie wykorzystany, nie będzie go można w pełni modyfikować w aplikacji AEC. Dlatego należy przestrzegać nakreślonego poniżej procesu roboczego w celu uzyskania pliku .ADSK albo pliku .RFA.
