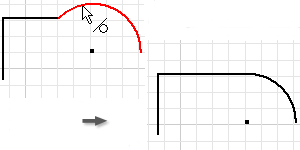

- wiązania 2D
- Ograniczają zmiany i definiują kształt szkicu.
- powiązanie między 3D a 2D
- Uaktualnia automatycznie między modelem 3D a skojarzonym rysunkiem 2D. Przy zmianie modelu 3D, rysunek jest uaktualniany automatycznie.
- powiązanie między 3D a 2D
- Uaktualnia automatycznie między rysunkiem 2D a skojarzonym modelem 3D. Przy zmianie wymiarów modelu w rysunku, model 3D jest uaktualniany automatycznie.
- parametry i jednostki
-
Parametry definiują wielkość i kształt elementów.
- szkice użyte i nieużyte
- Szkice użyte są szkicami 2D lub profilami użytymi do utworzenia części lub elementu części. Szkice użyte nadają się do wielokrotnego wykorzystania. Zamknięte szkice nieużyte są używane do tworzenia części lub elementu części.
- geometria odniesienia
- Krawędzie projektu modelu, wierzchołki lub elementy konstrukcyjne na aktywnej płaszczyźnie szkicu. Geometria odniesienia jest skojarzona z wcześniej utworzoną geometrią.
- wyciągnięcie
- Dodaje element bryłowy (objętość) prostopadły do szkicu 2D.
- obrót
- Tworzy koncentryczne wyciągnięcie dookoła osi lub szkicu prostoliniowego.
- wyciągnięcie złożone
- Tworzy wyciągnięcie modulowane kształtem z jednego profilu szkicu do następnego.
- skorupa
- Tworzy wgłębienie w części z określoną grubością ścianki.
- przeciągnięcie
- Tworzy wyciągnięcie szkicowanego kształtu wzdłuż zdefiniowanej ścieżki.
- zaokrąglenia zmienne
- Tworzy gładkie przejścia z jednego promienia do innego i przejścia prostoliniowe między promieniami.
- odsadzenie zaokrąglenia
- Tworzy ciągłe, styczne przejście pomiędzy zaokrągleniami na przecinających się krawędziach. Można określić oddzielne odsadzenia dla krawędzi w przecięciach.
- żebra i wzmocnienia
- Tworzy żebra (cienkościenne zamknięte podpory) i wzmocnienia (cienkościenne otwarte podpory).
- zszywanie powierzchni
- Zszywa przylegające krawędzie powierzchni tej samej wielkości, tworząc zszycie.
- dzielenie powierzchni
- Dzieli płaszczyzny części, aby dodać szkic, lub dzieli część i usuwa jej jedną stronę. Dzieli płaszczyzny bryły, powierzchnie i podzielone części na bryły.
- pochylenie ściany
- Wprowadza pochylone lub skośne powierzchnie do projektu formy lub odlewu.
- rzut wyrwania
-
Usuwa zdefiniowany fragment materiału, aby pokazać ukryte elementy w istniejącym widoku rysunku.
- wyłączanie elementów
- Włącza i wyłącza wyświetlanie jednego lub więcej elementów bez ich usuwania. Elementy wyłączone są wyróżniane po ustawieniu nad nimi kursora.
