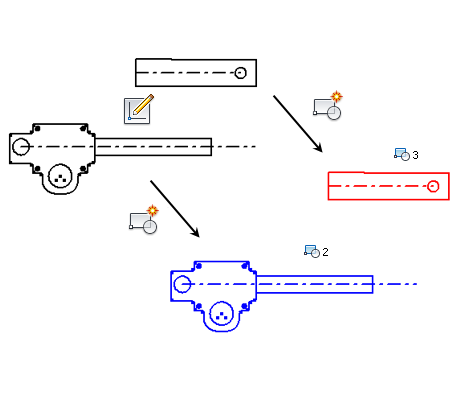

Tworzenie bloku szkicu

Tworzenie bloku szkicu

1. Utwórz geometrię szkicu, która ma zostać dodana do bloku.
2. Kliknij kartę Szkic panel Utwórz . Wybierz opcję Utwórz blok lub kliknij prawym przyciskiem myszy folder Bloki w przeglądarce i wybierz polecenie Utwórz blok.
3. Wybierz geometrię, która ma zostać dodana do bloku. Użyj opcji wyboru pojedynczego lub wyboru całego okna.
4. Opcjonalne. Wykonaj jedną z poniższych czynności:
   • Zdefiniuj nazwę bloku.
   • Wybierz Punkt wstawienia.
   • Zdefiniuj opis bloku.
5. Kliknij:
   • Zastosuj, aby utworzyć blok i pozostawić okno dialogowe otwarte w celu tworzenia kolejnych bloków.
   • Kliknij przycisk OK, aby utworzyć blok, i zamknij okno dialogowe.
   • Kliknij przycisk Anuluj, aby zamknąć okno dialogowe.

Tworzenie bloku szkicu z wybranej uprzednio geometrii

1. Utwórz geometrię szkicu, która ma zostać dodana do bloku.
2. Wybierz geometrię, która ma zostać dodana do bloku. Użyj opcji wyboru pojedynczego lub wyboru całego okna.
3. Kliknij kartę Szkic panel Układ Utwórz blok lub w przeglądarce kliknij prawym przyciskiem myszy folder Bloki i wybierz polecenie Utwórz blok.
4. Opcjonalne. Wykonaj jedną z poniższych czynności:
   • Użyj opcji Wybór geometrii, aby dodać geometrię lub zmienić wybór geometrii.
   • Zdefiniuj nazwę bloku.
   • Wybierz Punkt wstawienia.
   • Zdefiniuj opis bloku.
5. Kliknij:
   • Zastosuj, aby utworzyć blok i pozostawić okno dialogowe otwarte w celu tworzenia kolejnych bloków.
   • Kliknij przycisk OK, aby utworzyć blok, i zamknij okno dialogowe.
   • Kliknij przycisk Anuluj, aby zamknąć okno dialogowe bez tworzenia bloku.
