Skorupy są elementami parametrycznymi używanymi do modelowania odlewów lub form części. Materiał z wnętrza części jest usuwany, pozostawiając pustą przestrzeń. Zmiana wymiarów części lub skorupy automatycznie modyfikuje oba elementy.
Domyślnie program Autodesk Inventor LT dostarcza dokładny element skorupy. Jeśli niemożliwe jest rozwiązanie precyzyjne, zostanie podjęta próba wykonania aproksymacji.
Jak definiowane są skorupy

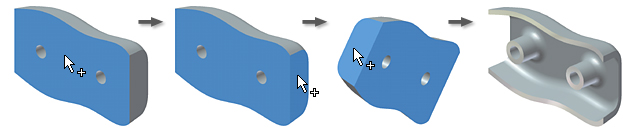

Aby zdefiniować skorupę, należy określić jedną lub więcej powierzchni do usunięcia z jednej lub kilku brył, pozostawiając pozostałe powierzchnie jako elementy cienkościenne (skorupa). Następnie, określa się grubość ścianek i kierunek ich tworzenia, względem obecnych powierzchni części. Jeżeli nie wybrano powierzchni do usunięcia, ścianka tworzy wydrążoną część.
Jednolita grubość ścianki skorupy
Zalecane jest tworzenie ścianek o stałej grubości, ponieważ stała grubość ścianki zapobiega odkształceniom, które mogłyby powstać w procesie wytwarzania i schładzania. Jednakże, można zdefiniować różne grubości ścianek.
Rozwiązania dokładne i przybliżone
W rozwiązaniu precyzyjnym każdemu punktowi oryginalnej powierzchni odpowiada punkt odsuniętej powierzchni. Odległość między tymi dwoma punktami jest równa określonej grubości. Przybliżone rozwiązanie pozwala na to, aby program Autodesk Inventor LT podjął próbę znalezienia dopuszczalnego rozwiązania, nie trzymając się ściśle określonej odległości.
Można określić gdzie może wystąpić odchyłka, jak również można ustalić dokładność przybliżenia. Należy zauważyć, że większej dokładności przybliżenia odpowiada dłuższy czas obliczeń. Próba przybliżonego rozwiązania jest podejmowana tylko wtedy, gdy nie istnieje rozwiązanie precyzyjne i kiedy możliwe jest rozwiązanie przybliżone. Jeśli niedopuszczalne jest rozwiązanie przybliżone, można wyłączyć opcję takiego rozwiązania.
Za każdym razem, gdy zastosowane zostanie przybliżenie, po każdym wybraniu OK wyświetlany jest raport z tolerancją odchyłki.
Elementy skorupy
Elementy dodawane do części po utworzeniu skorupy nie podlegają operacji usuwania materiału, ponieważ materiał jest usuwany z całej części podczas tworzenia skorupy. Na przykład jeżeli utworzysz szkic i wyciągniesz element bryłowy na ściance skorupy, wyciągnięcie to nie będzie elementem cienkościennym.
Aby mieć pewność, że wszystkie elementy zostały uwzględnione podczas tworzenia skorupy, użyj jednej z poniższych metod:
- Naszkicuj wszystkie elementy na części przed utworzeniem ścianki.
- Zmień w przeglądarce kolejność elementów. Przesuń szkicowane elementy w strukturze i umieść je nad ikoną skorupy.
