Minipasek narzędzi edycji bezpośredniej

Polecenie Edytuj bezpośrednio umożliwia wprowadzanie zmian w modelach brył, które zostały zaimportowane i nie mają historii, a także w bryłach własnych programu Inventor. Wartości parametrów są tworzone po dodaniu elementu edycji bezpośredniej i można je edytować w oknie dialogowym Parametr. Można także kontynuować wprowadzanie zmian za pomocą operacji Edytuj bezpośrednio, a wartości parametrów zostaną odpowiednio zaktualizowane.

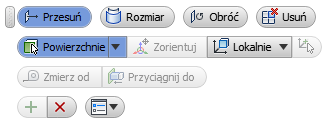

Minipasek narzędzi edycji bezpośredniej

4 operacje edycji (Przesuń, Rozmiar, Obrót i Usuń) służą do modyfikacji modelu.

Dostęp

Wstążka: karta Model 3D panel Zmień Edytuj bezpośrednio

Przesuń

Uaktywnia manipulator układu dla operacji Przesuń. Operacja Przesuń powoduje przemieszczenie wyboru i rozszerzenie sąsiadującej geometrii.

• Powierzchnie/Bryły Włącza możliwość wyboru co najmniej jednej powierzchni lub bryły.
• Zorientuj układ Umożliwia zmianę orientacji układu na nową. Opcji Zorientuj układ należy użyć w celu wykonania określonego zadania, na przykład przeniesienia zbioru otworów między lokalizacjami.
• Lokalnie i Powierzchnia globalna

  Umożliwia sterowanie orientacją manipulatora.

  • Lokalnie Umożliwia określenie orientacji układu względem wybranych obiektów.
  • Globalnie Umożliwia określenie orientacji układu względem początku modelu.
• Wyrównanie Dostępne, gdy aktywna jest opcja Lokalnie. Umożliwia wyrównanie układu względem różnych istniejących typów geometrii.
• Zmierz od Umożliwia określenie punktu początkowego w celu wprowadzenia dokładnych zmian.
• Przyciągnij do Umożliwia wyrównanie do istniejących obiektów w celu zwiększenia dokładności. Przeciągnie uchwytów powoduje wyłączenie opcji Przyciągnij do.

Rozmiar

Uaktywnia manipulator dla operacji Rozmiar. Na przykład można użyć opcji Rozmiar, aby zmienić rozmiar otworów, szczelin, wyciągnięć prostych itp.

• Powierzchnie Umożliwia włączenie wyboru co najmniej jednej powierzchni.
• Zorientuj Umożliwia zmianę orientacji układu na nową.
• Modyfikatory
  • Odsunięcie Odsuwa wybrane powierzchnie na określoną odległość od wyboru.
  • Średnica Zmienia rozmiar powierzchni walcowych. Elementy walcowe o różnych rozmiarach zostaną zmienione tak, że będą miały tę samą średnicę.
  • Promień Zmienia rozmiar powierzchni promieniowych. Elementy promieniowe o różnych rozmiarach zostaną zmienione tak, że będą miały ten sam promień.
  Uwaga: Aktywny modyfikator umożliwia sterowanie powierzchniami odfiltrowanymi ze zbioru wskazań.

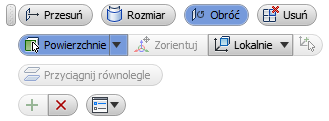

Obrót

Uaktywnia manipulator układu dla operacji Obrót.

• Powierzchnie Włącza możliwość wyboru co najmniej jednej powierzchni lub bryły.
• Zorientuj układ Umożliwia zmianę orientacji układu na nową.
• Lokalnie i Globalnie

  Umożliwia sterowanie orientacją układu.

  • Lokalnie Umożliwia określenie orientacji układu względem wybranych obiektów.
  • Globalnie Umożliwia określenie orientacji układu względem początku modelu.
• Wyrównanie Dostępne, gdy aktywna jest opcja Lokalnie. Umożliwia wyrównanie układu względem różnych istniejących typów geometrii.
• Przyciągnij równolegle Umożliwia odwołanie się do istniejącej geometrii z kątami w celu zwiększenia dokładności. Przeciąganie powoduje wyłączenie opcji Przyciągnij równolegle.

Usuń

Usuwa wybrane powierzchnie.

• Powierzchnie Umożliwia włączenie wyboru co najmniej jednej powierzchni.
