Zmiany w projekcie mogą wymagać zastąpienia powierzchni w części powierzchnią rzeźbioną lub płaszczyznami konstrukcyjnymi.

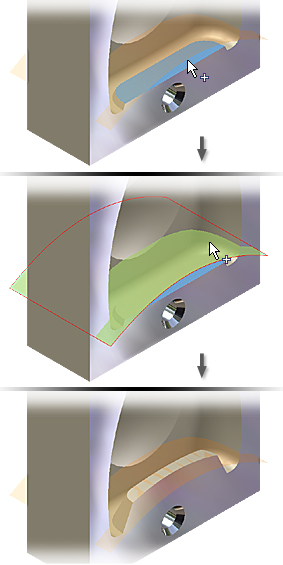

Użyj polecenia Zamień powierzchnię, aby wybrać obie powierzchnie do zastąpienia oraz nową. Zostanie utworzony element Zamień powierzchnię. Można go zmodyfikować za pomocą poleceń dotyczących szkicu i elementu.
- Część musi całkowicie przecinać nową powierzchnię. Jeśli nowa powierzchnia jest większa niż część, zostanie przycięta, tak aby pasowała. Jednak powierzchnia części nie zostanie rozciągnięta ani zmniejszona do wymiarów powierzchni.
- Przy importowaniu lub łączeniu powierzchni, użyj polecenia Zszyj, aby zszyć powierzchnie w całość.
- Nie można zastąpić powierzchni prostopadłych do nowej powierzchni, ponieważ nie przecinają się one z nową powierzchnią.
- Nie można kopiować ani wklejać zastąpionej powierzchni ani używać jej w szykach czy w samym elemencie iFeature. Można uwzględnić ją w tych operacjach także wtedy, kiedy jej element macierzysty jest również wybrany.
Płaszczyzna konstrukcyjna jako płaska powierzchnia wymiany
Można utworzyć i wybrać jedną lub więcej płaszczyzn konstrukcyjnych, aby wygenerować płaską powierzchnię wymiany. Płaszczyzny konstrukcyjne zachowują się dokładnie tak samo jak wybrane powierzchnie, mają tylko inne zakresy. Niezależnie od okna graficznego zakresy płaszczyzn konstrukcyjnych są nieskończone.
Podczas edycji elementu wymienionej powierzchni, zmiana jednej płaszczyzny konstrukcyjnej na alternatywną pojedynczą płaszczyznę konstrukcyjną, zachowuje zależność elementów. Elementy zależne nie są zachowane podczas zmiany pojedynczego wyboru na wybór wielokrotny lub alternatywny wybór wielokrotny.
