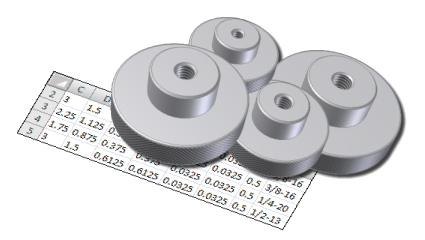

Większość projektantów korzysta ze zbioru części, które pełniąc tą samą rolę w wielu modelach konstrukcyjnych różnią się jedynie rozmiarem, materiałem i innymi zmiennymi. Tego typu elementy można utworzyć jako elementy iPart udostępniając dla wielu projektów różne ich warianty.
Za pomocą narzędzia Redagowanie iPart można tworzyć rodziny części zawierające tabelę. W przypadku standardowych części iPart każdy wariant iPart jest składnikiem iPart zdefiniowanym przez wiersz w tabeli.
Ogólnie
- Rozpocznij z nową lub istniejącą częścią.
- Określ fragment projektu, który ulega zmianie z każdym dodanym składnikiem.
- Użyj polecenia Parametry, aby zmienić nazwy parametrów, określić równania i utworzyć parametry użytkownika.
- Użyj polecenia Utwórz iPart, aby zdefiniować co najmniej jeden wiersz tabeli reprezentujący składnik generatora iPart. Określ warianty jego parametrów, właściwości, informacje o gwintach i iMate, wyłączenia elementów i elementy konstrukcyjne.
- Zapisać część, która automatyczne jest zapisywana w postaci generatora iPart.
Proces roboczy dla części iPart
Kiedy autoryzujesz część iPart, projektujesz części i definiujesz wszystko jej odmiany. Należy utworzyć wiersze w tabeli dla wszystkich możliwych wariantów danej części. Każda wersja nazywana składnikiem jest przechowywana w Generatorze iPart. Klient może wtedy wybrać rząd w tabeli, który reprezentuje odpowiednią wersję części. Ta technika generuje element iPart.
Można tworzyć dwa typy generatorów elementów iPart: standardowe i niestandardowe
Typy części iPart
Występują dwa rodzaje części iPart:
- Standardowy generator części iPart definiuje wszystkie wartości w kolumnach. Po umieszczeniu części iPart ze standardowego generatora części iPart nie można modyfikować jego części składowych.
- Niestandardowy generator części iPart zawiera przynajmniej jedną kolumnę Kolumna parametrów niestandardowych. Podczas publikowania części iPart przy użyciu niestandardowego generatora części iPart można zmodyfikować parametry niestandardowe w częściach składowych po wstawieniu części składowej iPart. Do umieszczonego niestandardowego składnika iPart można dodać elementy.
Informacje do zawarcia w części iPart
Element iPart może zawierać:
- Parametry. W edytorze parametrów można zmienić nazwy parametrów, określić równania i utworzyć parametry własne.
- Właściwości mogą obejmować takie informacje, jak numer części, numer katalogowy i materiał. Zestaw materiałów i części jest automatycznie uaktualniany.
- Gwinty obejmują rodziny różnych gwintów, oznaczenia, klasy, kierunek gwintów i średnicę przewodu.
- Wiązania iMate, określając, które uwzględnić lub wykluczyć, wartości odsunięcia, nazwy dopasowania i numer sekwencyjny.
- Elementy konstrukcyjne, łącznie z informacją, które powinny być włączone lub wyłączone oraz stanem ich widoczności.
- Stan wyłączenia elementu. Stosując wyłączanie elementów można w jednym pliku zdefiniować kilka konfiguracji jednej części. Na przykład jedna konfiguracja części może mieć wyciągnięcie proste z wycięciem, natomiast inna — wyciągnięcie proste z połączeniem.
- iFeatures i tabele z elementami iFeatures Można określić, które wstawione elementy iFeatures mają być włączone do części iPart. Jeśli elementy iFeature obejmują tabele, można określić wartość każdego rzędu iFeature i wartość usunięcia dla każdego rzędu.
Różnice między standardowymi a niestandardowymi częściami iPart
Tworząc generator iPart, można określić, czy parametry mogą być modyfikowane podczas umieszczania części iPart w zespole. Części pochodzące ze standardowych generatorów elementów iPart nie mogą być modyfikowane. Części pochodzące z generatorów niestandardowych elementów iPart mogą posiadać parametry, które można modyfikować podczas umieszczania części iPart w zespole.
Standardowe generatory iPart, np. generatory śrub, nie są modyfikowane. Ponieważ śruby są elementami niezmiennymi, należy wybrać składnik iPart, lecz nie zmieniać żadnej wartości. Standardowe składniki iPart są zazwyczaj przechowywane w bibliotece. Domyślnie pliki dla standardowych elementów iPart umieszczone są w katalogu o tej samej nazwie co generator.
Generatory niestandardowych części iPart nie są modyfikowane w bezpośredni sposób, lecz można wybrać i zmienić parametry niestandardowe podczas umieszczania składnika w generatorze. Przykładem może być wybranie elementu iPart z generatora kątowników, kiedy to można zmodyfikować pewne wartości, np. długość, szerokość lub grubość. Można modyfikować tylko te wartości, które zostały określone podczas tworzenia generatora iPart. Niestandardowe składniki iPart są specyficzne dla konkretnego zespołu i można je przechowywać w jednym miejscu razem z innymi częściami.
Miejsce przechowywania plików utworzonych dla niestandardowych składników iPart jest określone przez ścieżkę, którą można zdefiniować za pomocą polecenia Przeglądaj w oknie dialogowym Wstaw niestandardowy składnik iPart. Dla niestandardowych składników iPart można wprowadzić wartości niestandardowe, których nie ma w tabeli. Kolumny dla niestandardowych składników iPart są wyświetlane w generatorze iPart na niebieskim tle. Niestandardowe składniki iPart można edytować, dodając kolejne elementy, szkice itd. Oznacza to, że dwa niestandardowe składniki iPart utworzone z identycznymi parametrami mogą się różnić.
Zachowanie elementów konstrukcyjnych w częściach iPart
Elementy konstrukcyjne są użyteczne w elementach iPart.
Elementy konstrukcyjne w części należy utworzyć przed przekształceniem jej w generator iPart. Następnie należy określić, które elementy konstrukcyjne zostaną uwzględnione w składnikach iPart lub wykluczone z nich.
W oknie dialogowym Redagowanie iPart elementy konstrukcyjne mają standardowe ustawienia Włącz lub Wyklucz. Można wybrać elementy konstrukcyjne w tabeli elementu iPart i przypisać im inne ustawienie. Każdy wiersz może zawierać elementy konstrukcyjne dołączone lub wykluczone. Standardowe nastawy to:
- Elementy konstrukcyjne powiązane za pomocą wiązań typu iMate są Włączone.
- Wszystkie pozostałe elementy konstrukcyjne są Wyłączone, za wyjątkiem tych powiązanych za pomocą wiązań iMate.
Dla standardowych części iPart każdy wiersz tabeli reprezentuje składnik. Kolumna dla każdego elementu konstrukcyjnego określa czy jest on włączony czy wykluczony. Można modyfikować to ustawienie w każdym wierszu tabeli.
