Ćwiczenie 1: Zmiana drukarki/plotera dla szablonu

Otwórz istniejący szablon skoroszytu mapy i rozpocznij proces jego dostosowywania, określając drukarkę lub ploter.

Samouczek wideo

Jeśli komputer jest podłączony do Internetu, odtwórz nagranie wideo, aby zobaczyć, w jaki sposób zmienić drukarkę/ploter dla szablonu. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Uwaga: Te informacje będą użyte za każdym razem, kiedy skoroszyt mapy będzie publikowany do plotera. Podczas drukowania nie można zmodyfikować tych ustawień.

Aby przypisać drukarkę lub ploter do szablonu skoroszytu mapy

1. Otwórz szablon skoroszytu mapy o wymiarach 8,5 x 11.
   • Kliknij OtwórzRysunek.
   • Zmień wartość w polu Pliki typu na Szablon rysunku (*.DWT).

     W programie AutoCAD Map 3D folder zostanie automatycznie zmieniony na folder Template.

   • Przewiń listę szablonów do mniej więcej połowy.
   • Wybierz plik Map Book Template - 8.5x11 Classic.dwt.
   • Kliknij przycisk Otwórz.

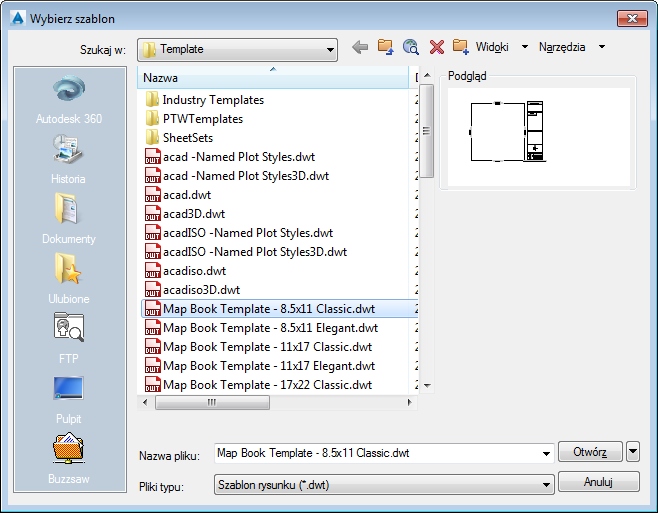

     Przewiń listę szablonów do mniej więcej połowy i wybierz pierwszy szablon skoroszytu mapy.

2. W razie konieczności oddal widok, aby wyświetlić cały szablon. Kliknij kolejno: kartę Widokpanel Nawigacjalista rozwijana PowiększZakres. Wyszukiwanie
3. Kliknij prawym przyciskiem myszy kartę układu z etykietą Ansi_A i wybierz opcję Menedżer ustawień strony, aby określić ploter i informacje o papierze.


   Kliknij prawym przyciskiem myszy kartę układu skoroszytu mapy i wybierz opcję Menedżer ustawień strony.

4. Na liście Ustawienia strony wybierz pozycję *Ansi_A* i kliknij opcję Modyfikuj.
5. Na liście Nazwa zaznacza jeden z ploterów DWF.
6. W razie konieczności zmień dowolne z pozostałych ustawień.
7. Kliknij przycisk OK, a następnie Zamknij.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Rozmiar głównej rzutni
