Ćwiczenie 1: Używanie Tabeli danych do wyszukiwania elementu

Wyświetl Tabelę danych dla każdej warstwy. Filtruj Tabelę danych, aby wyświetlić podzestaw działek; w tym przypadku będą to tylko działki na ulicy Villa Drive.

Uwaga:

W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Ćwiczenie wideo

W komputerze podłączonym do Internetu odtwórz nagranie wideo, aby sprawdzić, w jaki sposób użyć funkcji Tabela danych do wyszukiwania i powiększania elementu. Można również kliknąć przycisk pozwalający na samodzielne wykonanie tej operacji. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Uwaga:

W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Używanie funkcji Tabela danych do filtrowania elementów

1. Jeśli nie jest jeszcze otwarta, otwórz mapę wykonaną w sekcji Lekcja 4: Tworzenie mapy elementów.
   • Kliknij OtwórzRysunek.
   • Wyszukaj plik build_map1.dwg.
   • Wybierz go i kliknij przycisk Otwórz.
2. W oknie zadań przełącz widok na Menedżera wyświetlania.
3. Na karcie Menedżer wyświetlania wybierz warstwę Działki i kliknij opcję Tabela.
4. W oknie Tabela danych, z listy Filtruj według wybierz pole STNAME i wpisz ciąg VILLA DR.

   Nie należy wpisywać pełnego słowa "Drive".

5. Kliknij przycisk Zastosuj filtr, aby wyświetlić tylko działki zlokalizowane na ulicy Villa Drive.

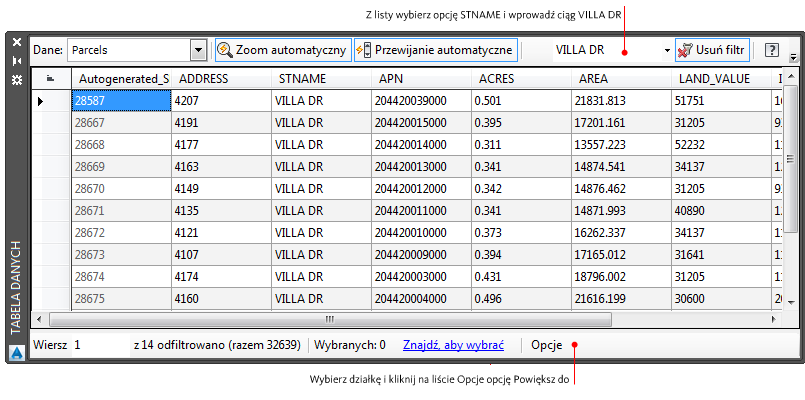

   Użyj Tabeli danych do filtrowania wyświetlanych działek.

6. Upewnij się, że włączona jest opcja Powiększenie automatyczne.

   Po włączeniu przycisk jest wyróżniony.

7. Kliknij ciemnoszare pole maksymalnie wysunięte w lewo, aby wybrać działkę.
   Uwaga:

   Przewiń Tabelę danych w lewo w celu wyświetlenia pól widocznych maksymalnie po lewej stronie.

   W programie AutoCAD Map 3D powiększana jest wybrana działka.

8. Zapisz numer w polu Autogenerated_SDF_ID - będzie on potrzebny później.
   Uwaga:

   Możliwe jest również wykonanie bardziej wyrafinowanego wyszukiwania. Kliknij kartę Narzędzia głównepanel DaneZnajdź. Wyszukiwanie Opcja ta pozwala zapytać o warstwę przy użyciu warunku logicznego, np. AKRY > 1, aby znaleźć działki większe niż jeden akr. Na mapie wyświetlone są tylko obiekty odpowiadające zapytaniu.

9. Zapisz mapę, ale zostaw ją otwartą do wykorzystania w następnym ćwiczeniu.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Wypisywanie i edytowanie elementu
