Definicję tematu należy powiązać z wartością działki: jasne kolory przedstawiają działki o niższej wartości, ciemne kolory - działki o wyższej wartości. Wartość działki jest "warunkiem" używanym do określania koloru tej działki na mapie.
Ćwiczenie wideo
|
Kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą definiowania tematu. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu. |
Uwaga:
W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.
Definiowanie tematu

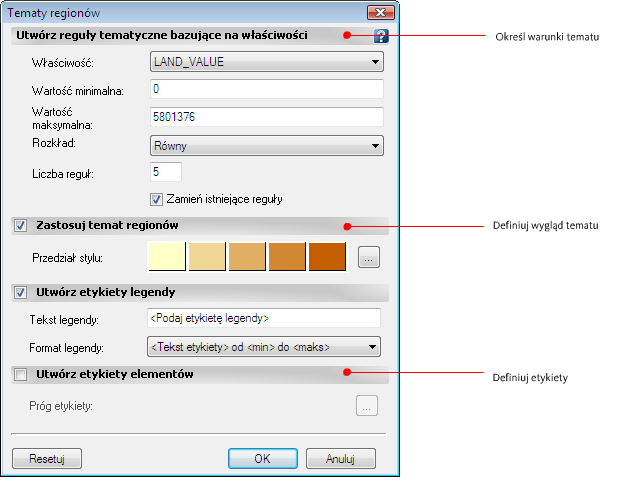

- W oknie dialogowym Warstwa tematyczna, w kategorii Utwórz reguły tematyczne bazujące na właściwości kliknij strzałkę w dół znajdującą się obok opcji Właściwość i wybierz opcję LAND_VALUE.
Nie zmieniaj ustawień: wartość minimalna, wartość maksymalna, rozkład.
Użyj okna dialogowego Warstwa tematyczna do zaprojektowania tematu.
- Kliknij przycisk
znajdujący się obok ilustracji Zakres stylu. - Wybierz element wypełnienia.
- Zmień ostateczny kolor w wymuszeniu koloru na ciemnoczerwony.
- Kliknij dwukrotnie OKaby powrócić do Edytora stylów. Opuść Edytor stylów ale pozostaw edytor otworzony do następnego ćwiczenia.
Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Dodawanie etykiet.
