Ćwiczenie 3: Definiowanie stylu elementu

Zmiana wyglądu dróg.

Ćwiczenie wideo

Kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą tworzenia złożonego stylu linii. Czynności wykonywane podczas stylizowania linii podstawowej zamieszczono poniżej filmu.

Przypisywanie stylu do dróg przy użyciu standardowych stylów

1. W oknie Menedżer wyświetlania wybierz warstwę Drogi i kliknij opcję Styl w obszarze menu.

   Jeśli nie pobierano danych przykładowych dla tego ćwiczenia, obejrzyj nagranie wideo.

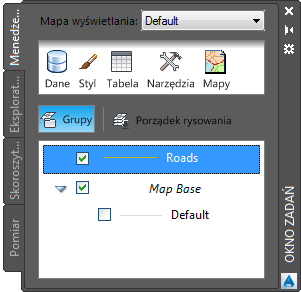

   Wybierz warstwę Drogi i kliknij przycisk Styl.

   Na tle mapy zostanie wyświetlone okno Edytor stylów.

2. W oknie Edytor stylów kliknij przycisk dla pozycji Styl i wybierz grubość, kolor oraz wzór dla dróg.

   Aby utworzyć realistyczny styl drogi z żółtymi liniami przerywanymi, wykonaj następujące czynności:

   • Zmień ustawienie pola Jednostka na milimetry.
   • Zmień szerokość linii na 2.
   • Kliknij opcję Dodaj symbol, aby dodać drugą linię.
   • Użyj przycisku ze strzałką w górę, aby przesunąć nową linię do górnej części podglądu.
   • Wybierz wzór kreskowy nowej linii.
   • Zmień kolor linii przerywanej na żółty.
3. Kliknij przycisk Zastosuj, a następnie przycisk Zamknij.
4. Kliknij przycisk X w górnej części okna i zamknij Edytor stylów.
5. Zapisz pracę.
   • Kliknij przycisk Zapisz.
   • Określ nazwę i lokalizację plików mapy.

     Zwróć uwagę, że pliki map mają takie samo rozszerzenie jak rysunki programu AutoCAD, tj. .dwg. W przypadku obu typów plików używany jest ten sam podstawowy format.

   • Kliknij przycisk Zapisz.

Do tej pory

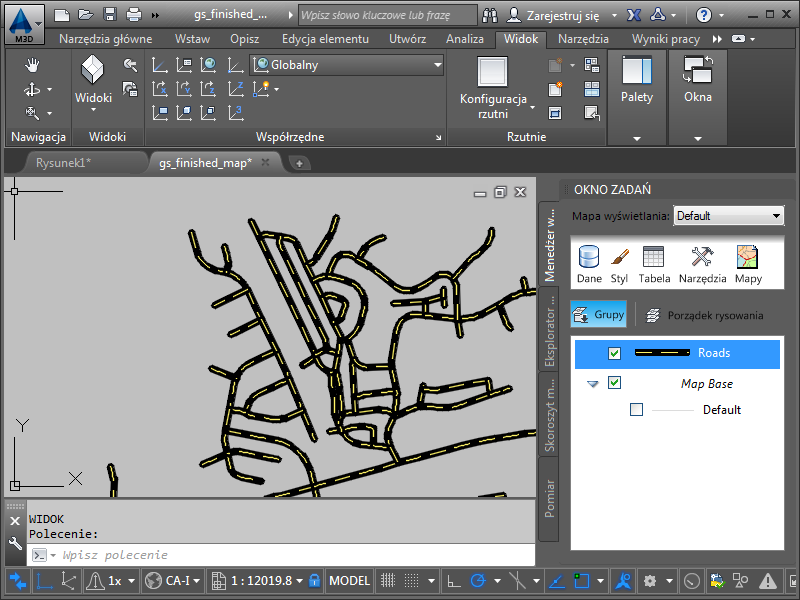

Na mapie widać drogi zawierające określenia stylów.
