Ćwiczenie 1: Wstawianie obiektu legendy

Należy wstawić legendę w dowolnym miejscu na mapie.

Samouczek wideo

Kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą tworzenia legendy. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Uwaga:

W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Wstawianie legendy do mapy

1. Jeśli nie jest jeszcze otwarta, otwórz mapę z poprzedniej lekcji.
   • Kliknij OtwórzRysunek.
   • Wyszukaj plik build_map1.dwg.
   • Wybierz go i kliknij przycisk Otwórz.
2. W oknie zadań przełącz widok na Menedżera wyświetlania .
3. Prawym przyciskiem myszy kliknij warstwę Działki i kliknij opcję Powiększenie do zakresu.
4. Rozwiń warstwę Działki, aby zostały wyświetlone wszystkie tematy.

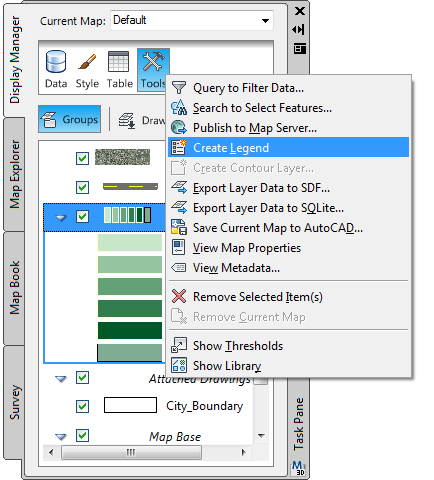

5. Kliknij opcję NarzędziaUtwórz legendę.


   Użyj menu Narzędzia na karcie Menedżer wyświetlania do utworzenia legendy.

6. Na mapie znajdź puste miejsce na legendę.
7. Kliknij miejsce, w którym ma zostać umieszczona legenda.

   Należy zauważyć, że wszystkie warstwy wyświetlone na liście w oknie Menedżer wyświetlania są automatycznie wyświetlane w legendzie wraz z identyfikującymi je kolorami. Elementy są wyświetlane w kolejności, w jakiej pojawiają się w Menedżerze wyświetlania.

8. Powiększ, aby wyświetlić szczegóły legendy. Kliknij kolejno opcje WidokNawigacjaZoom okno.

   Narysuj okno wokół legendy, aby przyjrzeć się jej bliżej.

9. Zapisz mapę.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Zmiana kolejności elementów w legendzie.
