Ćwiczenie 5: Dodawanie obrazu rastrowego

Fotografie i inne obrazy złożone z pikseli nazywane są obrazami rastrowymi, a obrazy złożone z linii i łuków nazywane są obrazami wektorowymi. Wprowadź zdjęcie lotnicze wyświetlane za obiektami na mapie. Rzeczywiste elementy na obrazie rastrowym dopasowują się do geometrii na mapie i ułatwiają obserwatorowi uzyskanie orientacji wizualnej.

Uwaga:

W tym ćwiczeniu jest wykorzystywana mapa build_map1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.

Ćwiczenie wideo

Jeśli komputer jest podłączony do Internetu, kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą dodawania do mapy zdjęć lotniczych. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Dodawanie obrazu rastrowego

1. Jeśli jeszcze nie zostało to zrobione, skopiuj pliki przykładowe ćwiczenia do folderu Moje dokumenty.
   Uwaga:

   Położenie folderu Moje dokumenty zależy od systemu operacyjnego. W systemie Microsoft Windows XP jest to zwykle C:\Moje dokumenty. W systemie operacyjnym Microsoft Vista lokalizacja tego folderu może być następująca: C:\Documents and Settings\Administrator\Moje dokumenty\Map 3D Tutorials.

2. W pliku build_map1.dwg nadal powinno być wyświetlane okno Połączenie danych . Jeśli nie jest, w Menedżerze wyświetlania kliknij opcje DanePołącz z danymi.
3. W kategorii Połączenia danych wg dostawcy wybierz opcję Dodaj obraz rastrowy lub połączenie powierzchni.
4. Kliknij przycisk folderu znajdujący się obok pola Plik lub folder źródłowy.
5. Przejdź do folderu znajdującego się w katalogu Moje dokumenty, do którego zostały skopiowane pliki przykładów. Znajdź folder zawierający pliki rastrowe JPEG 2000 (oryginalna nazwa: JP2K) i zaznacz go. Kliknij przycisk OK.
6. Kliknij przycisk Przyłącz, aby dodać ten folder jako źródło danych.

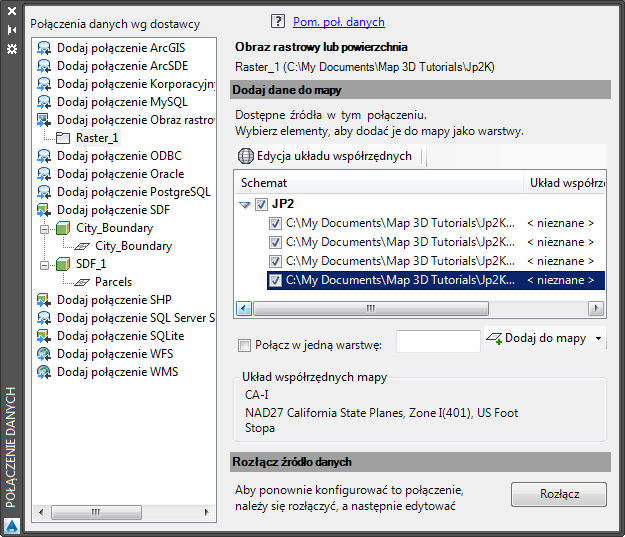

7. W obszarze Dodaj dane do mapy, zaznacz najwyższe pole wyboru (JP2), aby wybrać wszystkie obrazy w folderze.

   Folder ten zawiera wiele plików JPEG 2000, z których każdy pokrywa mały obszar miasta Redding. Folder zawiera wiele elementów, ale nie są one zaznaczone automatycznie, ponieważ nie wszystkie mogą być potrzebne.



   Jeśli w folderze znajduje się wiele języków, wybierz tylko potrzebne.

8. Określ układy współrzędnych obrazów.
   • Kliknij opcję Edycja układów współrzędnych.
   • W oknie dialogowym Globalny układ współrzędnych kliknij puste pole w wierszu "Domyślny”, a następnie kliknij przycisk Edycja.
   • Jako Kategorię wybierz USA, stan Kalifornia.
   • W polu wyszukiwania wprowadź CA-I.
   • Wybierz układ współrzędnych CA-I i kliknij przycisk Wybierz.
   • Kliknij przycisk OK w oknie dialogowym Edycja kontekstów przestrzennych, aby wrócić do okna Połączenie danych.

     Dla wszystkich obrazów wyświetlany jest teraz układ współrzędnych CA-I.

9. Wybierz opcję Połącz w jedną warstwę, aby w Menedżerze wyświetlania przypisywać style do obrazów rastrowych jak do pojedynczego elementu.
10. Podaj nazwę dla warstwy, np. ReddingRasterImages.
11. Kliknij polecenie Dodaj do mapy.

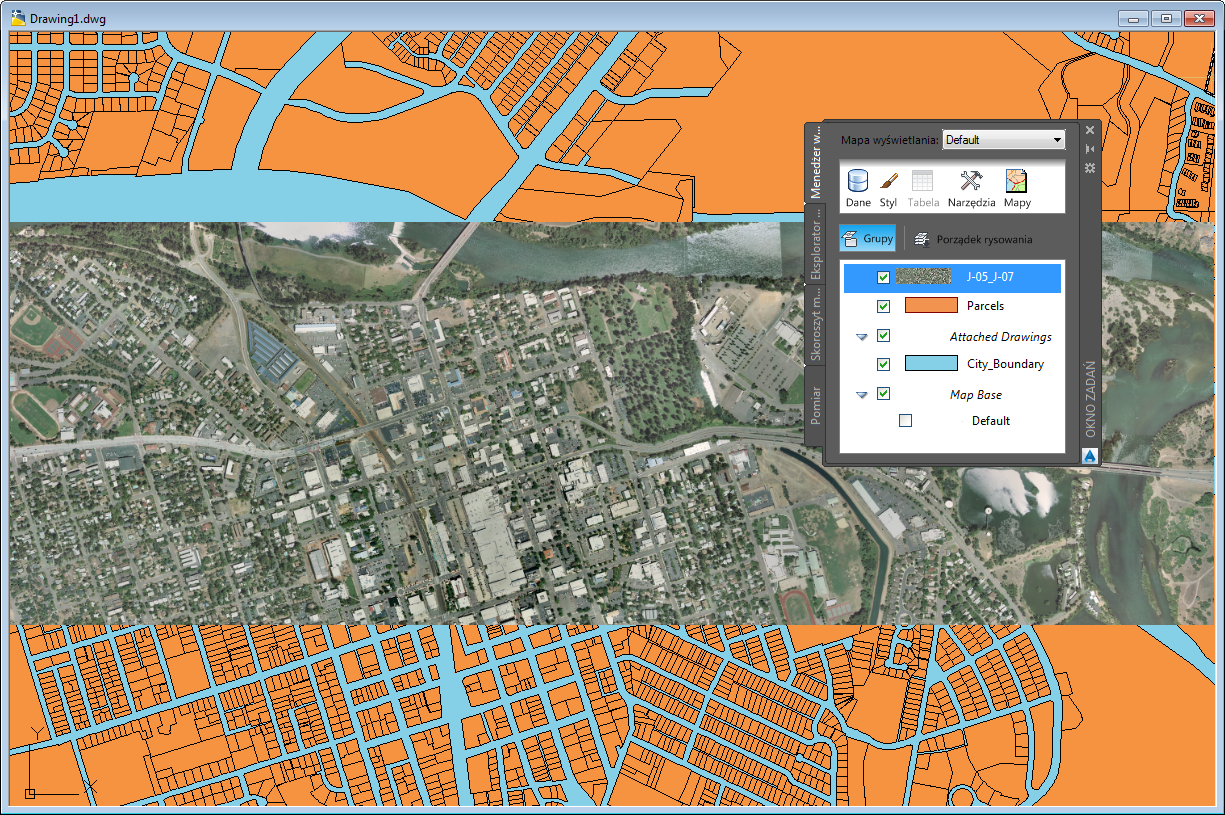

Wyświetlenie wyników

1. Zamknij okno dialogowe Połączenie danych.
2. Prawym przyciskiem myszy kliknij nową warstwę rastrową i kliknij opcję Powiększenie do zakresu.

Aby kontynuować, przejdź do sekcji Ćwiczenie 6: Wyświetlanie obrazu rastrowego za innymi elementami.
