Informacje o komponentach legendy wymiarowania

Można dodać wymiary do indywidualnych komponentów legendy, aby była ona bardziej czytelna.

Można dodać wymiary do indywidualnych komponentów legendy, używając narzędzia Wymiar.

Można dodać wymiary względem większości linii elementu legendy. Jednak nie można dodać wymiarów względem komponentów nadrzędnych, takich jak ściany, stropy i posadzki. Analogicznie nie można wymiarować elementów rodziny wewnątrz legendy.

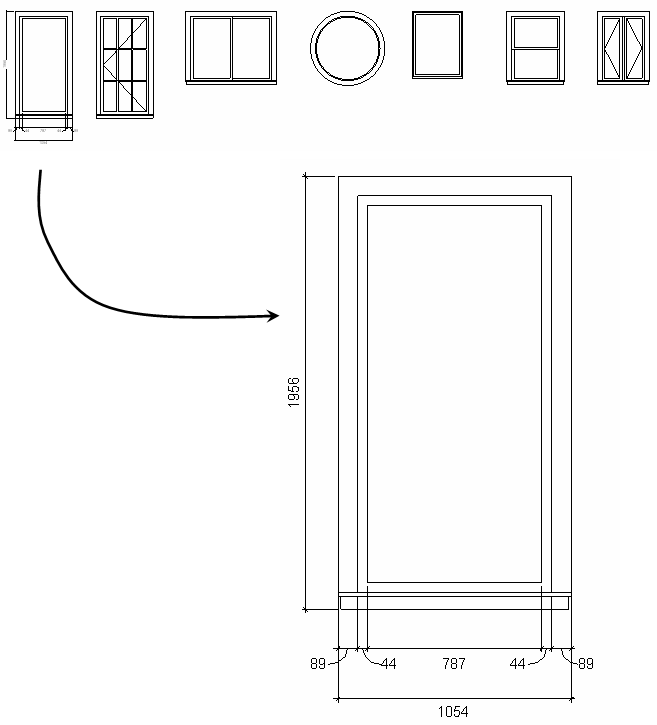

Legenda okien z pierwszym oknem zwymiarowanym

Przykłady legendy

Oto przykłady typowych legend:

• Legenda opisów. Wyświetla opisy arkusza, np. nagłówki przekrojów, oznaczenia poziomów, znaczniki rzędnych punktów, symbole elewacji, symbole opisów indeksowych, oznaczenia zmian, oznaczenia elementów i inne symbole niereprezentujące obiektów modelu. Każdy symbol ma przypisany tekst objaśniający. Wszystkie symbole są pokazywane w rozmiarze wydruku.
• Legenda symboli modelu. Wyświetla reprezentacje symboliczne obiektów modelu z tekstem objaśniającym.

  Typowe elementy to osprzęt elektryczny, hydrauliczny, sprzet mechaniczny i obiekty terenu.

• Legenda stylów linii. Wyświetla linię o wybranym stylu i tekst objaśniający, co przedstawiają poszczególne style linii na rysunkach.

  Wśród zastosowań znajdują się granice stref pożarowych, granice nieruchomości, linie odsunięcia elementów, instalacje elektryczne, instalacje hydrauliczne i użytkowe oraz osie.

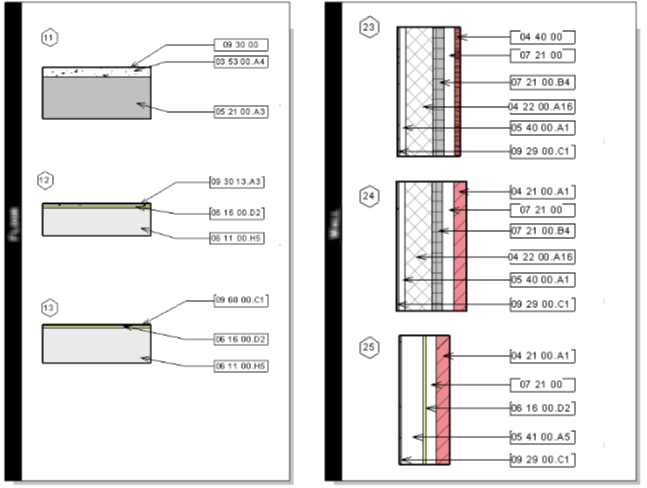

• Legenda materiałów. Wyświetla próbki wzorów powierzchni lub cięcia i tekst objaśniający materiał skojarzony z danym wzorem.
• Etapy. Pokazuje przekrój ściany rysowany z wybranym nadpisaniem graficznym i tekstem objaśniający.

Legendy mogą być dodawane do wielu arkuszy. W legendzie można umieścić dowolne elementy, które mogą być umieszczone w widokach kreślarskich, takie jak linie szczegółu, tekst, wymiary, obszary wypełnienia.

Widoki legendy są unikatowe dla każdego projektu i dlatego nie można ich przenosić pomiędzy projektami.

Uwaga: Komponent umieszczany w legendzie nie jest liczony jako dodatkowe wystąpienie komponentu w modelu budynku i tym samym nie jest dodawany do liczby wystąpień tego komponentu w zestawieniu lub bloku informacyjnym.

Można użyć widoków legendy jako palet graficznych. Oznacza to, że aby umieścić komponent w innym widoku można wybrać ten komponent w widoku legendy i skorzystać z narzędzia Utwórz podobny lub Dopasuj typ.
