Informacje o kontrolkach odwracania

Za pomocą kontrolki odwracania można zmienić orientację elementu.

Kontrolki odwracania mogą występować w rodzinach systemowych, takich jak ściany i drzwi. Można je także dodawać do rodzin, które są wczytywane w edytorze rodzin. Po umieszczeniu rodziny w projekcie strzałka odwracania umożliwia zmianę orientacji pionowej lub poziomej wystąpienia rodziny. Można dodać następujące strzałki odwracania: pojedynczą pionową, podwójną pionową, pojedynczą poziomą lub podwójną poziomą. Zobacz temat Tworzenie rodzin wczytywalnych.

Kontrolką odwracania (podwójną strzałką) można w projekcie zmienić orientację elementu. Przykładowo po odwróceniu ściany złożonej odwracana jest kolejność warstw jej komponentów. Drzwi z zaznaczonym otwarciem mają 2 kontrolki odwracania: Obróć wystąpienie w przód/tył (która kontroluje, czy drzwi otwierają się do środka, czy na zewnątrz) oraz Obróć wystąpienie w lewo/prawo (która kontroluje, czy drzwi otwierają się na prawą, czy na lewą stronę).

Uwaga:

Wskazówka: Wybrany element można także odwrócić, naciskając klawisz Spacja.

Przykład

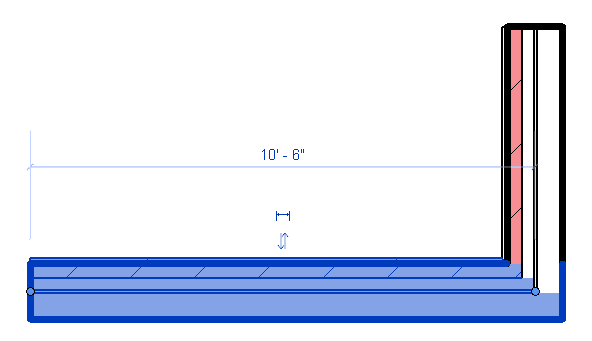

Kontrolka odwracania w przypadku ściany złożonej

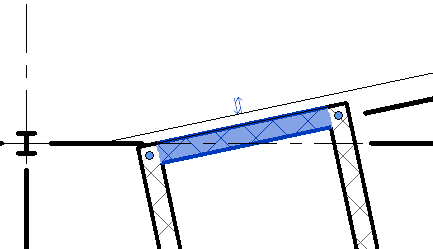

Przykład
