Niezezwalanie na połączenia ścian

Program Revit tworzy domyślnie połączenie tam, gdzie przecinają się 2 ściany. W razie konieczności można jednak nie zezwolić na utworzenie połączeń w odniesieniu do wybranej ściany.

Na przykład, aby utrzymać między ścianami niewielkie przestrzenie dylatacyjne, można nie zezwolić na połączenia w przypadku jednego z przyległych końców ściany.

2 poziome ściany z przestrzenią rozszerzalności 3/8 cala pomiędzy nimi

Blokowanie możliwości łączenia jest przydatne między innymi podczas rozwiązywania złożonych połączeń. Jeśli na przykład dodanie ściany do połączenia złożonego da niezadowalające wyniki, można zablokować łączenie dodawanej ściany i użyć narzędzia Dołącz geometrię, aby wyczyścić połączenie między tą a pozostałymi ścianami.

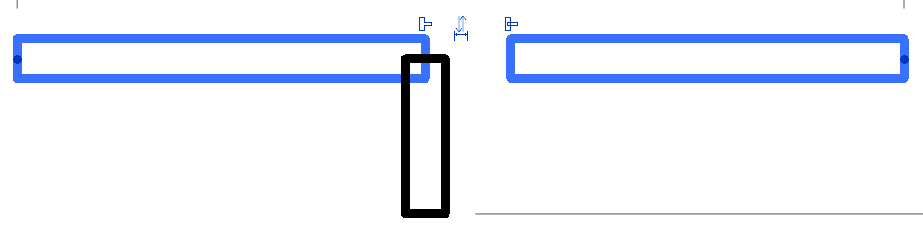

Wybrana ściana bez zezwolenia na połączenie

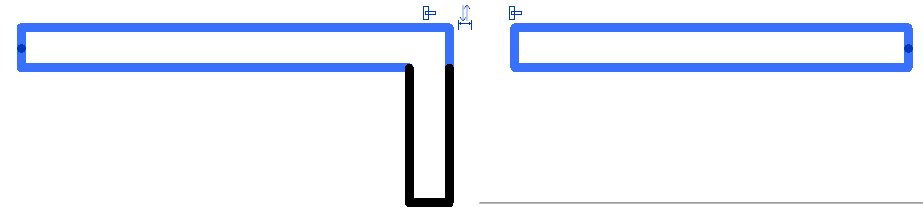

Wyczyszczona ściana po użyciu polecenia Dołącz geometrię

Procedura dotycząca niezezwalania na połączenia w przypadku końców ściany jest nieco inna niż w przypadku jej środkowych płaszczyzn skrajnych.

Niezezwalanie na połączenia końca ściany

  1. Wybierz ścianę.
  2. Kliknij prawym przyciskiem myszy kontrolkę końca ściany, dla której nie chcesz zezwolić na połączenie, a następnie kliknij opcję Nie zezwalaj na połączenie.

    Koniec ściany nie może się teraz łączyć z inną ścianą.

    Aby ponownie umożliwić tworzenie połączeń, kliknij prawym przyciskiem myszy kontrolkę końca ściany, a następnie kliknij opcję Zezwól na połączenie lub kliknij pozycję (Zezwól na połączenie) nad końcem ściany.

Aby nie zezwolić na połączenia na środkowej płaszczyźnie skrajnej

  1. Otwórz rzut, w którym widoczna jest środkowa płaszczyzna skrajna i wybierz ścianę.
    Wskazówka: Jeśli widoczne są tylko zakończenia ściany ze środkowymi płaszczyznami skrajnymi, może być konieczne dostosowanie wysokości płaszczyzny cięcia. Zobacz temat Informacje o zakresach widoków.
  2. Kliknij pozycję (Nie zezwalaj na połączenie) nad środkową płaszczyzną skrajną lub kliknij prawym przyciskiem myszy i wybierz opcję Nie zezwalaj na połączenie. Należy zwrócić uwagę, że ikona ulegnie zmianie na .
  3. Środkowa płaszczyzna skrajna nie może się teraz łączyć z inną ścianą.

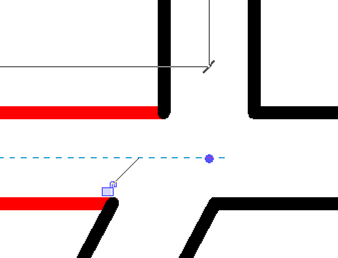

    Wybrana środkowa płaszczyzna skrajna bez zezwolenia na połączenie

    Aby ponownie zezwolić na połączenia, kliknij ikonę nad środkową płaszczyzną skrajną lub kliknij prawym przyciskiem myszy i wybierz opcję Zezwól na połączenie.

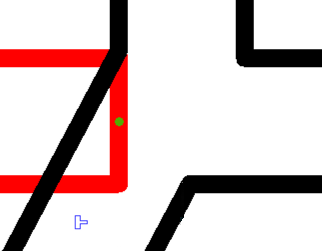

    Wybrana środkowa płaszczyzna skrajna z zezwoleniem na połączenie
