Umieszczanie oznaczeń ram konstrukcyjnych na kratownicy

Zamiast oznaczeń kratownicy wzdłuż elementów kratownicy można umieszczać oznaczenia ram konstrukcyjnych.

Oznaczenia ram konstrukcyjnych wyrównane są równolegle do środka górnej powierzchni pasów i środników utworzonej kratownicy.

1. Trzymając naciśnięty klawisz Ctrl, wybierz każdy pas i środnik kratownicy.
2. Kliknij kolejno kartę Opispanel Oznaczenie (Oznacz wszystko).
3. W oknie dialogowym Oznacz nieoznaczone wybierz opcję Tylko zaznaczone obiekty w bieżącym widoku.
4. Kliknij kategorię oznaczenia ram konstrukcyjnych dla elementów kratownicy.
5. Kliknij przycisk OK.

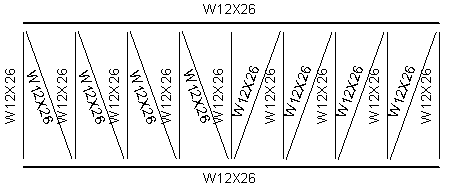

   Zostaną umieszczone oznaczenia ram konstrukcyjnych. W razie potrzeby kliknij i przesuń oznaczenia.


6. Aby zapewnić, że nowe środniki będą oznaczane w wypadku edytowania kratownicy, określ jej właściwość Oznacz nowe elementy. W polu Dane identyfikacyjne na palecie Właściwości wybierz pozycję Brak lub widok elewacji równoległej z listy rozwijanej Oznacz nowe elementy w widoku.

   Wybór ten spowoduje umieszczenie oznaczeń przyszłych elementów wiszara na określonej rzędnej.

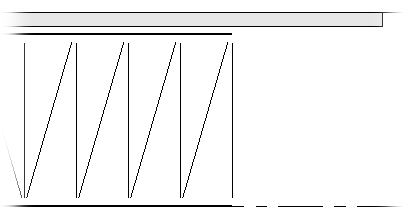

   Położenie początku kratownicy

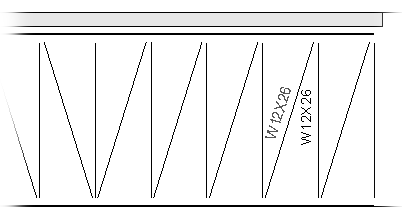

   Kratownica przedłużona

   Nowe elementy należy dodawać, zwiększając długość kratownicy. W razie potrzeby kliknij i przesuń oznaczenia.
