Płytę fundamentową można utworzyć poprzez szkicowanie lub wybranie ścian z pierwszego poziomu modelu.
- Kliknij kolejno kartę Konstrukcja
panel Fundament
Płyta stropowa
- Określ typ płyty fundamentowej z listy Wybór typu.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię stropu
panel Rysuj
Linia obwiedni, a następnie kliknij przycisk
(Wskaż ściany), aby wybrać ściany w modelu. Opcjonalnie płytę fundamentową można naszkicować. Użyj narzędzi do szkicowania dostępnych w panelu Rysuj znajdującym się na karcie Zmień | Utwórz obwiednię stropu, aby uformować obwiednię płyty fundamentowej.
Szkic musi być w kształcie konturu lub obwiedni.
- Na pasku opcji zaznacz pole Rozciągnij do ściany, jeśli odsunięcie ma być mierzone od warstwy nośnej ściany.
- Na pasku opcji w polu tekstowym Odsunięcie określ odsunięcie dla krawędzi płyty stropowej.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię stropu
panel Tryb
Zakończ.

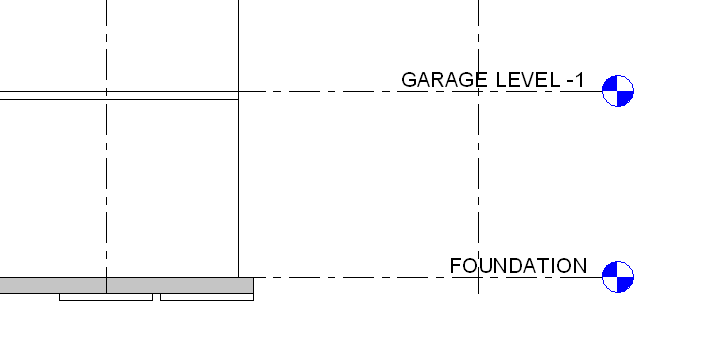

Uwaga: Płyty stropowe fundamentów dodawane są poniżej poziomu, na którym są nakreślone. Jeśli strop fundamentu zostanie wstawiony na poziomie 1, zostanie dodany poniżej poziomu 1 i będzie niewidoczny w rzucie obrazującym poziom 1. Aby przeglądać stropy fundamentów w rzucie, należy utworzyć nowy poziom poniżej poziomu 1, np. poziom fundamentu. Po utworzeniu nowego poziomu, poniżej Poziomu 1, można również przeglądać płyty fundamentowe jako podrysy (wyświetlane w półcieniach) na Poziomie 1.
