Tworzenie wyciągnięcia

Można utworzyć bryłę 3D poprzez wyciągnięcie profilu 2D.

Informacje o używaniu tłoczeń w rodzinach zawiera temat Wiązanie geometrii rodziny.

Najprostszą reprezentacją do utworzenia jest wytłoczenie bryły lub wycięcia. Należy naszkicować profil 2D bryły na płaszczyźnie roboczej, a następnie wytłoczyć ten profil prostopadle do płaszczyzny, na której został on naszkicowany.

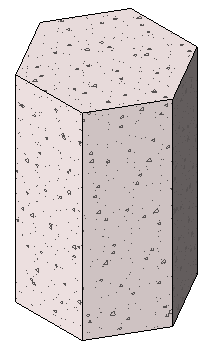

Przykładowe wytłoczenie wielobocznej, betonowej stopy fundamentowej

Przed wytłoczeniem kształtu należy określić jego punkty początkowy i końcowy, aby zwiększyć bądź zmniejszyć głębokość reprezentacji. Domyślnie punkt początkowy wytłaczania wynosi 0. Płaszczyzna robocza nie musi być punktem początkowym lub końcowym wytłoczenia — jest używana tylko do szkicowania i ustalenia kierunku wytłoczenia.

Poniższa procedura jest ogólną metodą tworzenia wytłoczenia bryły lub wycięcia. Poszczególne czynności mogą się różnić w zależności od założeń projektowych.

Aby utworzyć wytłoczenie bryły lub wycięcia

1. W Edytorze rodzin na karcie Utwórzw panelu Formy wykonaj jedną z poniższych czynności:
   • Kliknij opcję (Wyciągnięcie proste).
   • Kliknij kolejno listę rozwijaną Wycięcia (Wyciąganie wycięcia).
   Uwaga: W razie potrzeby ustal płaszczyznę roboczą przed naszkicowaniem wytłoczenia. Kliknij kartę Utwórzpanel Płaszczyzna robocza (Ustaw).
2. Przy użyciu narzędzi szkicowania naszkicuj profil wytłoczenia:
   • Aby utworzyć jedną reprezentację bryły, naszkicuj zamkniętą pętlę.
   • Aby utworzyć kilka reprezentacji, naszkicuj wiele nieprzecinających się zamkniętych pętli.
3. Na palecie Właściwości określ parametry wyciągnięcia:
   • Aby wytłoczyć profil z domyślnego punktu początkowego 0, w części Wiązania, w polu Koniec wyciągania wpisz dodatnią lub ujemną głębokość wytłoczenia.

     Ta wartość zmienia punkt końcowy wytłoczenia.

     Uwaga: Głębokość wytłoczenia nie zostanie zachowania po utworzeniu wytłoczenia. W razie potrzeby utworzenia wielu tłoczeń z tym samym punktem końcowym naszkicuj wytłoczenia, zaznacz je, a następnie zastosuj punkt końcowy.
   • Aby wytłoczyć tłoczenie z innego punktu początkowego, w obszarze Ograniczenia wpisz nowy punkt w opcji Początek tłoczenia.
   • Aby ustalić widoczność wytłoczenia bryły, w obszarze Grafika kliknij polecenie Edytuj w opcji Nadpisania widoczności/grafiki, a następnie określ ustawienia widoczności.
   • Aby zastosować materiał do wytłoczenia bryły na podstawie kategorii, w obszarze Materiały i wykończenia kliknij pole Materiał, kliknij przycisk , a następnie określ materiał.
   • Aby przypisać wytłoczenie bryły do podkategorii, w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
   • Kliknij przycisk Zastosuj.
4. Kliknij kolejno kartę Zmień | Utwórz wyciąganiepanel Tryb (Zakończ tryb edycji).

   Program Revit zakończy tłoczenie i powróci do widoku, w którym rozpoczęto tłoczenie.

5. Aby wyświetlić wytłoczenie, otwórz widok 3D.
6. Aby zmienić rozmiar wytłoczenia w widoku 3D, zaznacz je i użyj uchwytów do edycji.
