Sterować wyświetlaniem znaczników osi można na którymkolwiek końcu osi.
Można to wykonać graficznie dla indywidualnej osi w widoku albo dla wszystkich osi określonego typu, zmieniając właściwości typu.
Aby pokazać lub ukryć indywidualne znaczników osi
- Otwórz widok z wyświetlonymi liniami siatki.
- Wybierz oś.
W programie Revit pole wyboru jest wyświetlane obok znacznika osi. Może okazać się konieczne wykonanie powiększenia, aby stało się ono dobrze widoczne.
- Odznacz pole wyboru, aby ukryć znacznik, albo zaznacz je, aby znacznik został pokazany.
Można powtórzyć ten proces, aby pokazać lub ukryć znacznik na przeciwnym końcu osi.
Aby pokazać lub ukryć znaczniki osi przy użyciu właściwości typu
- Otwórz widok z wyświetlonymi liniami siatki.
- Wybierz linię siatki, a następnie kliknij kolejno kartę Zmień | Siatki
panel Właściwości

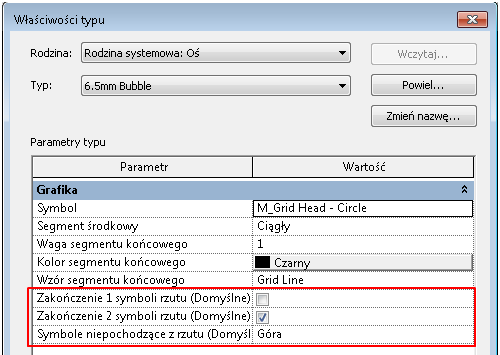

(Właściwości typu). - W oknie dialogowym Właściwości typu wykonaj jedną z następujących operacji:
- Aby wyświetlić znaczniki osi w punkcie początkowym osi w widoku typu rzut, wybierz opcję Koniec symboli rzutu 1 (Domyślnie).
- Aby wyświetlić znaczniki osi w punkcie końcowym osi w widoku typu rzut, wybierz opcję Koniec symboli rzutu 2(Domyślnie).
- W widokach innych niż widoki typu rzut (takich jak rzędne i przekroje) wskazują, gdzie mają być wyświetlane znaczniki osi. W przypadku opcji Symbole widoków innych niż rzut (Domyślnie) należy wybrać opcję Górne, Dolne, Oba (górne i dolne) lub Żadne.
- Kliknij przycisk OK.
Program Revit aktualizuje wszystkie osie tego typu we wszystkich widokach.
