Długość odstępu lub segmentu środkowego można dopasowywać dla indywidualnej osi.
Na przykład można dopasować odstęp tak, aby oś nie była wyświetlana przez środek elementu modelu. Ta funkcja jest dostępna, kiedy dla osi używany jest typ osi, dla którego parametrem segmentu środkowego jest Niestandardowy lub Odstęp. (Zobacz temat Dostosowywanie osi).

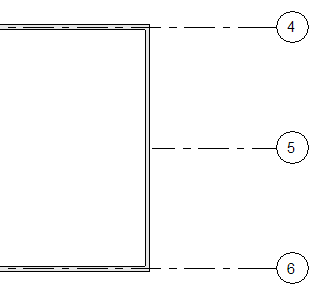

Oś dopasowana do końca na ścianie
Aby dopasować segment środkowy osi

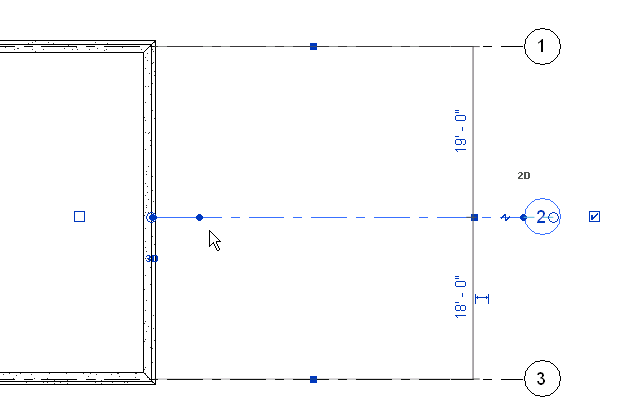

- Wybierz oś w widoku.
W programie Revit na osi wyświetlana jest niebieska kropka. Może okazać się konieczne wykonanie powiększenia, aby stała się ona dobrze widoczne.
Uwaga: Jeśli nie jest widoczna niebieska kropka wskazująca obwiednię segmentu, przesuń zakres 3D osi na zewnątrz, aż ta kropka stanie się widoczna. Ponadto sprawdź ustawienie parametru Segment środkowy. W tym celu wybierz linię siatki, kliknij kolejno kartę Zmień | Siatki
panel Właściwości
(Właściwości typu). W oknie dialogowym Właściwości typu zmień wartość parametru Segment środkowy na Brak lub Użytkownika. Domyślna długość segmentów końcowych osi jest definiowana przez parametr Długość segmentów końcowych typu osi.
- Przeciągnij niebieską kropkę wzdłuż osi do żądanego położenia.
Długość segmentu końcowego zostanie odpowiednio dopasowana.
