Użyj narzędzia Wielopłaszczyznowy, aby utworzyć kształt zbrojenia, który zagina się na dwie płaszczyzny.
W Edytorze rodzin kliknij kolejno kartę Utwórz
panel Edytor rodzin
Wielopłaszczyznowy.

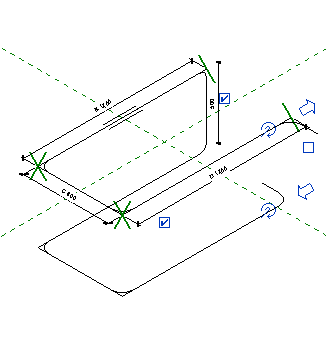

Kształt źródła zostanie powielony i dołączony do oryginału przez złącze segmentu zbrojenia. Edycja widoku zmienia na widok 3D.
| Konwersja rodziny zbrojenia wielopłaszczyznowego | |
|---|---|
| Rodziny kształtów zbrojenia płaskiego | Po użyciu narzędzia Zbrojenie wielopłaszczyznowe |
 |
 |
Uwaga: Przed wczytaniem rodziny do projektu należy wprowadzić parametr (A, B, C, ...) do segmentu, który łączy kształt z jego lustrzanym odbiciem.
Zmiany wprowadzone w szkicu kształtu źródła zostaną odbite lustrzanie do powielonej kopii.
