Można utworzyć kształt bryły 3D zmieniany wraz z długością poprzez stapianie od kształtu początkowego do kształtu końcowego.
Informacje o używaniu narzędzia stapiania profili w rodzinach znajdują się w temacie Tworzenie geometrii rodziny.
Narzędzie Stapianie profili służy do łączenia ze sobą dwóch profili (obwiedni). Jeśli na przykład rysuje się duży prostokąt i mniejszy prostokąt na nim, program Revit stapia te dwa kształty w jeden.
Przykładowe dolne i górne obwiednie profilu stapiania.

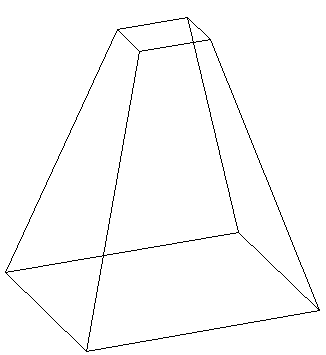

Zakończone stapianie profili
Uwaga: Jeżeli trzeba wymiarować stopienie profili bryły po jego utworzeniu, można ustalić wymiar między liniami na górze stopienia i liniami u podstawy stopienia. Nie można wymiarować od linii na dolnym profilu do linii na górnym profilu.
Aby utworzyć stopienie profili bryły lub wycięcia
- W Edytorze rodzin na karcie Utwórz
w panelu Formy wykonaj jedną z poniższych czynności: - Kliknij opcję
(Stapianie profili). - Kliknij kolejno listę rozwijaną Wycięcia
opcję (Stapianie wycięcia).
Uwaga: W razie potrzeby ustal płaszczyznę roboczą przed szkicowaniem stopienia profilu. Kliknij kartę Utwórzpanel Płaszczyzna robocza
(Ustaw). - Kliknij opcję
- Na karcie Zmień | Utwórz obwiednię dolnego profilu stapiania, użyj narzędzi rysowania, aby naszkicować dolną obwiednię stapiania profili, na przykład naszkicuj kwadrat.
- Aby określić głębokość stapiania, na palecie Właściwości http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2015&p=RVT&l=PLK&guid=GUID-A764EA7A-FE26-469B-857C-F3A70812FC34 wykonaj jedną z następujących czynności:
- Aby określić głębokość obliczaną na podstawie domyślnego punktu początkowego 0, wprowadź wartość w obszarze Więzy dla drugiego punktu końcowego.
- Aby określić głębokość obliczaną od punktu początkowego innego niż 0, w obszarze Więzy wprowadź wartość w polach Drugi koniec i Pierwszy koniec. Uwaga: Jeśli jest to określone, program Revit nie zachowuje wartości punktu końcowego podczas tworzenia stopienia profili. Jeśli trzeba zrobić wiele stopień profili o tym samym punkcie końcowym, należy najpierw je narysować, a następnie wybrać i zastosować punkt końcowy.
- Po zakończeniu tworzenia dolnej obwiedni kliknij kolejno kartę Zmień | Utwórz obwiednię dolnego profilu stapianiapanel Tryb, a następnie kliknij opcję
(Edytuj górę). - Na karcie Zmień | Utwórz obwiednię górnego profilu stapiania naszkicuj obwiednię górnego profilu, na przykład inny kwadrat.
- W razie potrzeby przeprowadź edycję połączeń wierzchołków, aby określić stopień skręcenia w stopieniu:
- Na karcie Zmień | Utwórz obwiednię górnego profilu stapiania kliknij panel Tryb
(Edytuj wierzchołki). -
Punkty wierzchołków będą dostępne na jednym ze szkiców stapiania profili.
Linie kropkowane z niebieskimi okrągłymi kontrolkami oznaczają sugerowane połączenia. Każda kontrolka jest przełącznikiem między dodawaniem i usuwaniem połączeń.
- Aby wyświetlić punkty wierzchołków na drugim szkicu stapiania profili, na karcie Edytuj wierzchołki panelu Łącz wierzchołki kliknij opcję (Kontrolki przy podstawie) lub
(Kontrolki na górze) — w zależności od tego, która opcja nie jest aktualnie wybrana.
- Kliknij kontrolkę, a linia stanie się połączeniem brył. Na połączeniu zostanie wyświetlona wypełniona niebieska kontrolka.
- Kliknij kontrolkę bryły, aby usunąć połączenie; linia powraca do kreskowanej z kontrolką otwartą.
-
Po kliknięciu kontrolek pewne krawędzie znikają, a inne się pojawiają.
- W panelu Połączenia wierzchołków kliknij opcję
(Skręć w prawo) lub
(Skręć w lewo), aby skręcić wybraną obwiednię stapiania profili w kierunku zgodnym z ruchem wskazówek zegara lub przeciwnym do ruchu wskazówek zegara.
- Na karcie Zmień | Utwórz obwiednię górnego profilu stapiania kliknij panel Tryb
- Na palecie Właściwościokreśl właściwości stapiania.
- Aby określić widoczność stopienia profili, w obszarze Grafika kliknij polecenie Edycja w opcji Nadpisania widoczności/grafiki, a następnie określ ustawienia widoczności.
- Aby zastosować materiał do stopienia według kategorii, w obszarze Materiały i wykończenia kliknij pole Materiał, kliknij przycisk
, a następnie określ materiał. - Aby przypisać stopienie profili bryły do podkategorii, w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
- Kliknij przycisk Zastosuj.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię górnego profilu stapiania profilipanel Tryb
(Zakończ tryb edycji). - Aby wyświetlić stopienie, otwórz widok 3D.
- Aby zmienić rozmiar stapiania profilu w widoku 3D, zaznacz go i użyj uchwytów do edycji.
