Narzędzie Dopasuj typ służy do konwersji jednego lub wielu elementów tej samej kategorii w taki sposób, aby dopasować ich typ do innego wybranego typu w tej samej kategorii.
Można na przykład wybrać typową ścianę 12”, a następnie wybrać inne ściany różnych typów i przekonwertować je wszystkie na typowe ściany 12”.
Narzędzie Dopasuj typ umożliwia skopiowanie parametrów wystąpienia z elementu źródłowego do elementów docelowych. Parametry wystąpienia muszą być określone w Edytorze rodzin.
- Kliknij kolejno kartę Zmień
panel Schowek

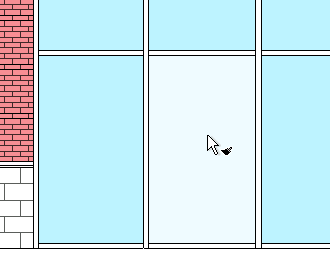

(Uzgodnij właściwości typów). Wskaźnik zostanie zmieniony w pędzel.
- Kliknij element takiego typu, na jaki chcesz przekonwertować inne elementy.

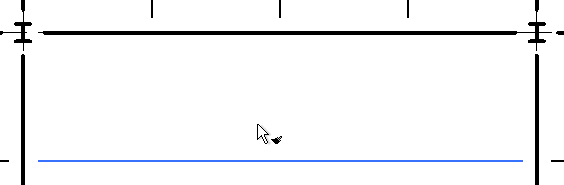

Pędzel wskaźnika jest teraz pełny.
- Kliknij element tej samej kategorii, aby przekonwertować go na wybrany typ.
Aby przekształcić wiele elementów, należy kontynuować klikanie poszczególnych elementów, albo przejść kolejno na kartę Zmień | Dopasuj typ
panel Wiele i kliknąć opcję
(Wybierz wiele). Narysuj pole wyboru, aby wybrać elementy, i kliknij opcję Zakończ wybieranie.
- Aby wybrać nowy typ, należy kliknąć wolne miejsce w obszarze rysunku (lub nacisnąć klawisz Esc) w celu opróżnienia pędzla i rozpoczęcia od początku.
- Aby zakończyć działanie narzędzia, naciśnij dwukrotnie klawisz Esc.
Narzędzie Dopasuj typ ma następujące ograniczenia:
- Aby użyć narzędzia Dopasuj typ między widokami projektu, otwórz obydwa widoki i rozmieść je sąsiadująco w obszarze rysunku. Następnie należy użyć narzędzia w sposób opisany powyżej, aby dopasować typ elementu z jednego widoku do typu elementu w innym widoku. (Gdy widoki nie są ułożone sąsiadująco, nie można użyć narzędzia Dopasuj typ między widokami).
- Aby dopasować typ rodziny lub typ grupy z Przeglądarki projektu, należy najpierw wybrać go w Przeglądarce projektu. Następnie należy uruchomić narzędzie Dopasuj typ i wybrać w obszarze rysunku elementy do konwersji.
- Podczas zmiany typu ściany za pomocą narzędzia Dopasuj typ ze ściany źródłowej do ściany docelowej kopiowane są następujące parametry: Odsunięcie podstawy, Wysokość niezwiązana, Wielkość przedłużenia góry i Wielkość przedłużenia podstawy. Jeśli ściana docelowa jest na tym samym poziomie co źródłowa, wartości dla opcji Wiązanie góry i Odsunięcie góry są również kopiowane.
