Użyj narzędzia Odsuń, aby skopiować lub przesunąć wybraną linię modelu, linię detalu, ścianę lub belkę o określoną odległość w kierunku prostopadłym do jej długości.
Narzędzie to można stosować do jednego elementu lub do łańcuchów elementów należących do tej samej rodziny. Odległość odsunięcia może być określana przez przeciągnięcie wybranego elementu lub poprzez podanie wartości.
Narzędzie Odsuń ma następujące ograniczenia:
- Można odsuwać linie, belki lub stężenia tylko w ich płaszczyznach roboczych. Jeśli na przykład rysujesz linię modelu, której płaszczyzna robocza jest ustawiona na rzucie: poziomie 1, możesz odsunąć linię jedynie w płaszczyźnie rzutu.
- Nie można odsunąć ścian utworzonych jako rodziny lokalne.
- Nie można odsuwać elementów w widoku prostopadłym do ich płaszczyzny przenoszenia. Przykładowo nie można odsunąć ściany w widoku elewacji.
Aby odsunąć element lub kopię elementu
- Kliknij kolejno kartę Zmień
panel Zmień
(Odsunięcie).
- Na pasku opcji wybierz sposób określenia odległości odsunięcia:
Jeśli chcesz... |
Wtedy... |
przeciągnąć wybrany element o żądaną odległość |
wybierz opcję Graficznie. |
podać wartość dla odległości odsunięcia |
wybierz Numerycznie. W polu Odsunięcie wpisz wartość dodatnią. |
- Jeśli chcesz utworzyć i odsunąć kopie wybranego elementu, na pasku opcji wybierz opcję Kopia. (Jeśli w poprzednim etapie wybrano opcję Graficznie, ten sam efekt można uzyskać, trzymając wciśnięty klawisz Ctrl i jednocześnie przesuwając wskaźnik).
- Wybierz element lub łańcuch do odsunięcia.
Jeśli odległość odsunięcia określono za pomocą opcji Numerycznie, na tej odległości zostanie wyświetlona linia podglądu od wyróżnionych elementów po stronie, po której znajduje się wskaźnik myszy, tak jak pokazano na rysunku.

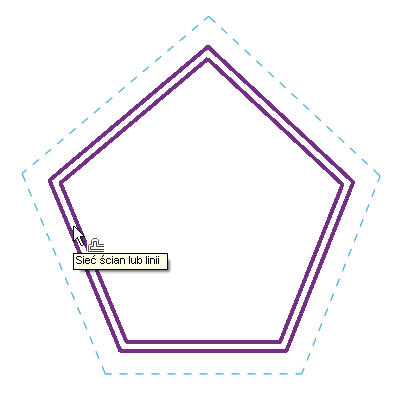

Wskaźnik myszy na zewnętrznej powierzchni ściany

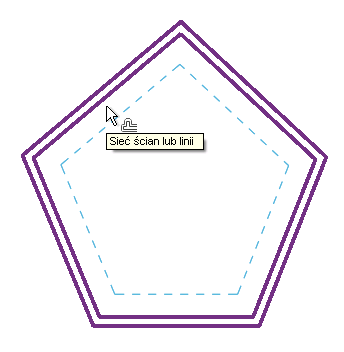

Wskaźnik myszy na wewnętrznej powierzchni ściany
- Przesuń wskaźnik myszy, aby wyświetlić linię podglądu w żądanym położeniu odsunięcia, a następnie kliknij, aby przesunąć element lub łańcuch do tego położenia lub aby umieścić w tym miejscu kopię. Jeśli wybrano opcję Graficznie, należy kliknąć, aby wybrać wyróżniony element, a następnie przeciągnąć go na żądaną odległość i kliknąć jeszcze raz. Po rozpoczęciu przeciągania zostanie wyświetlony wymiar nasłuchu; będzie możliwe podanie określonej odległości odsunięcia.
