Tworzenie ławy fundamentowej

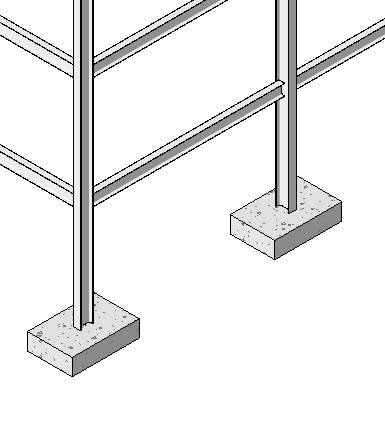

Można umieścić stopy fundamentowe pod słupami konstrukcyjnymi lub na przecięciach linii siatki.

  1. Kliknij kolejno kartę Konstrukcjapanel Fundament opcję Stopa.
  2. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ stopy fundamentowej.
  3. Aby wstawić pojedynczą stopę, kliknij obszar rysunku w rzucie lub widoku 3D.

    Aby umieścić wiele wystąpień stopy na przecięciu siatek w rzucie, kliknij kolejno kartę Zmień | Umieść stopę fundamentową panel Wiele W punktach przecięcia osi konstrukcyjnych. Wybierz linie siatki i kliknij przycisk Zakończ.

    Aby umieścić wiele wystąpień stopy fundamentowej pod określonymi słupami, kliknij kolejno kartę Zmień | Umieść stopę fundamentową panel Wiele Pod słupem. Wybierz słupy i kliknij przycisk Zakończ.

  4. Dolna elewacja fundamentów konstrukcji jest zgłaszana w parametrze wystąpienia tylko do odczytu zwanym Elewacja na dole. Następnie tę wartość można wyświetlić w widoku, przypisując do fundamentu oznaczenie fundamentu konstrukcyjnego z elewacją. Jest ona dostępna z poziomu biblioteki rodziny, w sekcji Konstrukcje/Opisy.
