Po utworzeniu zakresów kondygnacji można je oznaczyć w widokach 2D. Oznaczenia mogą zawierać informacje na temat powierzchni, powierzchni zewnętrznej, obwodu, objętości i typu użytkowego dla każdego zakresu kondygnacji.
Jeśli zmieniony zostanie kształt bryły stropu, oznaczenia zostaną zaktualizowane, aby odzwierciedlić zmiany.
- Otwórz widok, do którego przypisać oznaczenia.
Możesz oznaczać elementy w widokach 2D, włączając rzuty, przekroje i rzędne. Nie można przypisywać oznaczeń do elementów w widokach 3D.
- Zastosuj oznaczenia do zakresów kondygnacji.
Zobacz tematy Oznaczanie według kategorii oraz Oznaczanie wszystkich nieoznaczonych elementów.
Wskazówka: Jeśli występują problemy związane z oznaczaniem zakresów kondygnacji, należy przesunąć wskaźnik myszy na strop i nacisnąć klawisz Tab. (Naciśnięcie klawisza Tab spowoduje zmianę elementu aktywnego z bryły na zakres kondygnacji). Następnie należy kliknąć zakres kondygnacji aby je oznaczyć. - (Opcjonalnie) Jeśli na oznaczeniu jest wyświetlana pozycja Typ użytkowy, kliknij tekst typu użytkowego i wprowadź jego wartość.
W momencie wprowadzania wartości typu użytkowego w oznaczeniach inne obszary projektu (takie jak właściwości elementów i zestawienia zakresów kondygnacji) są aktualizowane o te informacje.
Program Revit udostępnia rodziny oznaczeń zakresu kondygnacji oraz oznaczeń m_brył stropów. Udostępniane są w nich informacje na temat typów użytkowych i jednostek kwadratowych w zakresie kondygnacji. Znajdują się one w następującym folderze:
%ALLUSERSPROFILE%\Autodesk\<nazwa i wersja produktu>\Libraries\<lokalizacja i język>\Annotations
Aby wyświetlić inne wartości parametrów w oznaczeniu zakresu kondygnacji, należy utworzyć rodzinę oznaczeń, które zawierają odpowiednie informacje, jak pokazano na rysunku.

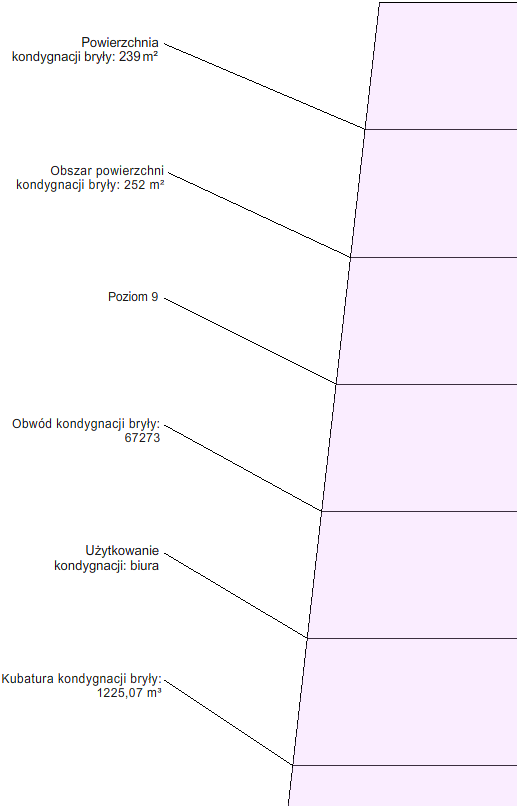

Przykładowe oznaczenia zakresów kondygnacji
