Tworzenie wyciągnięcia po ścieżce złożonego z segmentów

Wyciągnięcie po ścieżce złożone z segmentów jest tworzone poprzez ustawienie dwóch parametrów wyciągnięcia i naszkicowanie ścieżki z łukami.

Parametry wpływają jedynie na łuki w ścieżce. Minimalna ilość segmentów dla przeciągnięć złożonych to 2.

Revit MEP

Przykład: Przeciąganie profili złożonych z segmentów jest przydatne podczas tworzenia kolan mechanicznych przewodów wentylacyjnych.

Aby uzyskać więcej informacji o używaniu wyciągnięcia po ścieżce w rodzinach, zobacz temat Tworzenie geometrii rodziny.

  1. W Edytorze rodzin rozpocznij tworzenie przeciągnięcia.
  2. W obszarze Inne na palecie Właściwości zaznacz pole wyboru Segmentacja trajektorii.
  3. Wpisz wartość dla opcji Największy kąt segmentu. Właściwe wartości mieszczą się w przedziale od 0 do 360 stopni.
  4. Narysuj lub wskaż ścieżkę z łukami.
  5. W panelu Tryb kliknij opcję (Zakończ tryb edycji), aby zakończyć rysowanie ścieżki.
  6. Utwórz profil lub użyj wcześniej zdefiniowanego profilu.
  7. W panelu Tryb kliknij opcję (Zakończ tryb edycji), aby zakończyć rysowanie przeciągnięcia gzymsu.
Wskazówka: Można zmienić złożone przeciągnięcie na zwykłe przez odznaczenie pola wyboru Segmentacja trajektorii.

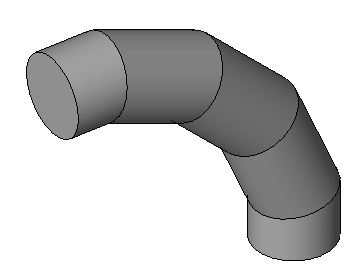

Przykład złożonego przeciągnięcia gzymsu z wartością 30 stopni dla opcji Największy kąt segmentu.
