Za pomocą narzędzia Dodaj linie podziału można dodać krawędzie liniowe i podzielić istniejącą powierzchnię dachu lub stropu konstrukcyjnego na mniejsze obszary podrzędne.

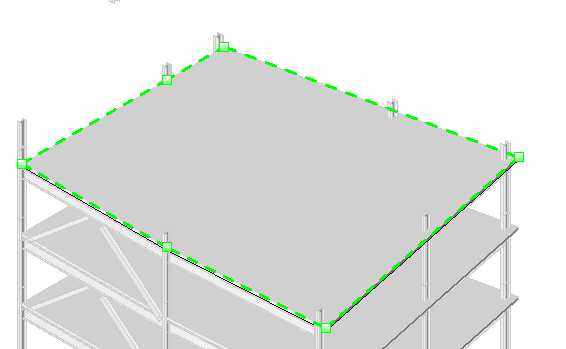

- Wybierz podłogę do zmodyfikowania.
- Kliknij kolejno kartę Zmień | Stropy

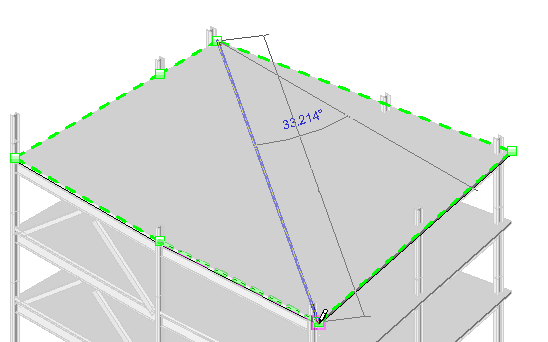

panel Edycja kształtuDodaj linię podziału. - Wybierz wierzchołek, krawędź, powierzchnię lub dowolny punkt na stropie konstrukcyjnym, aby zacząć linię podziału. Uwaga: Punkty początkowe i końcowe można dodawać w dowolnym miejscu na powierzchni stropu. Jeśli wskaźnik zostanie umieszczony na wierzchołku lub na krawędzi, edytor przyciągnie go do krawędzi i wierzchołków 3D oraz wyświetli wzdłuż krawędzi standardowe kontrolki przyciągania oraz tymczasowe wymiary. Jeśli wskaźnik nie został przyciągnięty do żadnego wierzchołka ani krawędzi, koniec linii podczas wybierania będzie rzutowany na najbliższy punkt na powierzchni. Na powierzchni nie zostaną utworzone wymiary tymczasowe.
- Wybierz inny wierzchołek, krawędź, powierzchnię lub dowolny punkt na podłodze, aby zakończyć linię podziału.

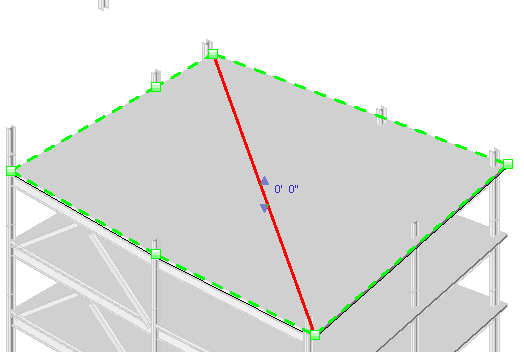

Do powierzchni podłogi zostanie dodana nowa krawędź.
