Można odłączyć punkt będący obiektem podrzędnym i zmienić jego obiekt nadrzędny (splajn, płaszczyzna odniesienia, krawędź lub powierzchnia) na inny.
- W środowisku projektowania koncepcyjnego wybierz punkt, którego obiekt nadrzędny ma zostać zmieniony.
- Kliknij kolejno kartę Zmień | Punkty odniesienia
panel Zmień obiekt nadrzędny punktu
(Wybierz nowy obiekt nadrzędny). - W przypadku zmiany obiektu nadrzędnego na płaszczyznę roboczą wybierz płaszczyznę z listy Obiekt nadrzędny na pasku opcji.
- Kliknij, aby określić nowe położenie punktu odniesienia.
Przy zmianie obiektu nadrzędnego punktu będącego obiektem podrzędnym każda geometria zastosowana do jego płaszczyzny roboczej zostanie przesunięta z punktem.

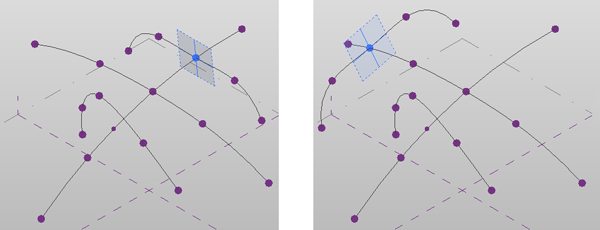

Zmiana obiektu nadrzędnego punktu będącego obiektem podrzędnym, który jest częścią splajnu

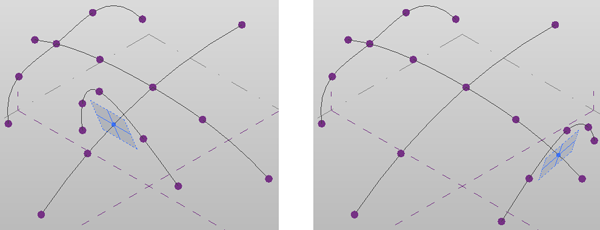

Zmiana obiektu nadrzędnego punktu będącego obiektem podrzędnym ze splajnami zastosowanymi do jego płaszczyzny roboczej

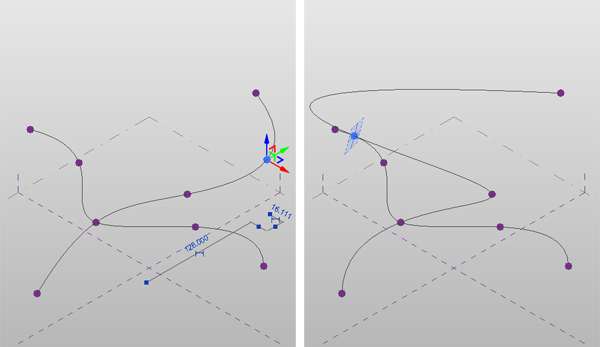

Po zmianie obiektu nadrzędnego punktu sterującego geometria zależna od niego jest odpowiednio przesuwana. Jeśli nowy obiekt nadrzędny jest splajnem, punkt sterujący stanie się punktem będącym obiektem podrzędnym wzdłuż splajnu. Splajn, w którym początkowo znajdował się punkt nadal będzie można modyfikować i dopasowywać do nowego położenia obiektu nadrzędnego.

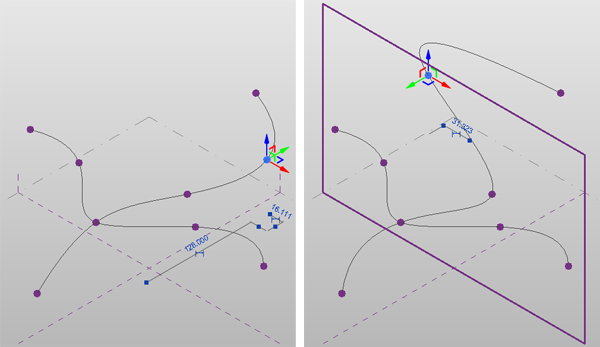

Podczas zmiany obiektu nadrzędnego na inną płaszczyznę punkt pozostaje punktem sterującym. Zmieniane jest tylko położenie i orientacja płaszczyzny roboczej.
