Niektóre oprawy, akcesoria i sprzęt mechaniczny mogą być wstawiane w linii istniejących segmentów kanału, automatycznie tworząc połączenia w miejscach, w którym są umieszczone.
Te rozbite komponenty mają identyczne przeciwne złącza, które są dokładnie dopasowane do kierunku złączy. Przejścia są wstawiane automatycznie, gdy jest to konieczne, aby dopasować rozmiar segmentu kanału.
Gdy rozmiar rozbitego komponentu pasuje do rozmiaru kanału, na którym jest on umieszczony (brak przejścia), rozbicie przywraca (naprawia) segment kanału, jeśli komponent zostanie usunięty. W poniższym przykładzie dodano tłumik do istniejącego kanału.
Dodawanie tłumików do istniejących kanałów
- W Przeglądarce projektu otwórz widok planu, w którym chcesz umieścić rozbity komponent.
- Kliknij kartę Systemy
panel HVAC

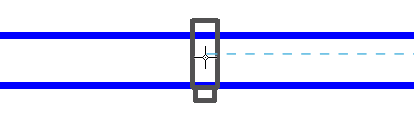

Złączka kanału, a w oknie Wybór typu wybierz opcję Tłumik: Standard. - Ustaw podgląd tłumika nad segmentem kanału, w którym chcesz umieścić tłumik i gdy wyświetli się lokalizacja środka, kliknij, aby umieścić tłumik.

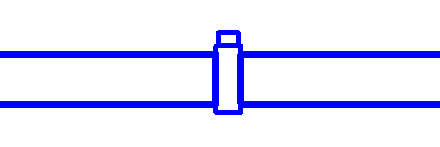

- Połączenie przerwie się w kanale i połączy kanały do otwartych złączy tłumika.
