Tworzenie linii z punktów odniesienia

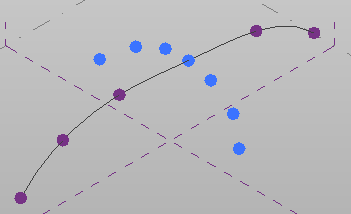

Można utworzyć linię na podstawie dwóch lub większej liczby istniejących punktów.

Mogą to być punkty swobodne, sterujące lub podrzędne, stanowiące element istniejącego splajnu, krawędzi lub powierzchni. Punkty zachowują swój typ odniesienia (są obiektami podrzędnymi lub są sterujące) i w przypadku przesunięcia spowodują modyfikację linii. Punkty swobodne stają się punktami sterującymi linią.

Tworzenie linii na podstawie punktów odniesienia

1. W środowisku projektowania koncepcyjnego kliknij kolejno kartę Utwórzpanel Wybór (Zmień).
2. Wybierz punkty, które utworzą splajn.

3. Kliknij kolejno kartę Zmień | Punkty odniesieniapanel Rysuj (Splajn przez punkty).


Uwaga: Można również użyć narzędzia Splajn przez punkty na panelu Rysuj w celu utworzenia punktów odniesienia podczas odręcznego tworzenia splajnu.
