Wyrównywanie elementów

Użyj narzędzia Wyrównaj, aby wyrównać jeden lub więcej elementów z wybranym elementem.

Narzędzie to przede wszystkim jest używane, aby wyrównywać ściany, belki i linie, ale może zostać użyte także z innymi typami elementów.

Na przykład w widokach 3D można wyrównać wzory powierzchni ścian względem innych elementów.

Elementy, które mają zostać wyrównane, mogą być tego samego typu lub pochodzić z różnych rodzin. Elementy można wyrównywać w rzucie (2D), widoku 3D lub w widoku elewacji.

Za pomocą narzędzia Wyrównaj można wykonać na przykład następujące czynności:

• Wyrównaj końce ścian lub belek z wybraną belką, linią lub ścianą. (Ta czynność powoduje wydłużenie długości wyrównywanych ścian lub belek.)
• Wyrównaj środki ścian lub belek z wybraną belką, linią lub ścianą. (Ta czynność powoduje przesunięcie wyrównanych ścian lub belek.)
• Wyrównaj wysokości okien z wybraną linią lub ścianą.
• Połączyć wybrane punkty końcowe (na przykład ścian) z wybraną linią.

Przykłady

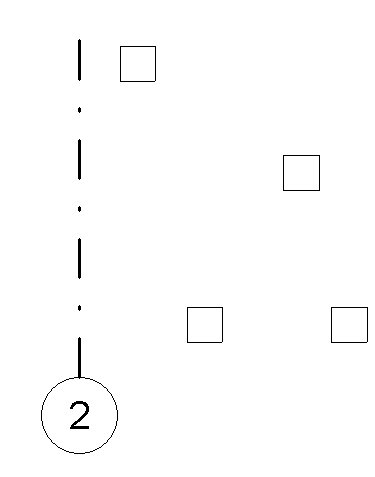

Linia siatki i 4 słupy

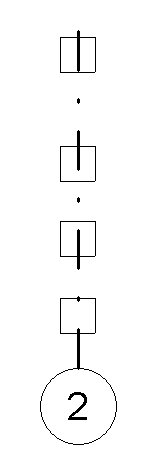

Wyrównanie słupów względem linii siatki

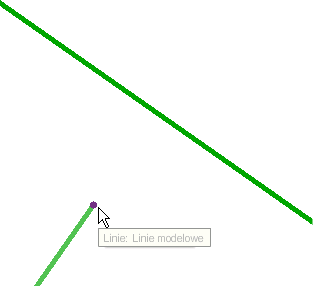

Wybranie punktu do wyrównania do elementu

Element i punkt złączone

Wyrównanie elementów

1. Kliknij kolejno kartę Zmieńpanel Zmień (Wyrównaj).

   Zostanie wyświetlony wskaźnik z symbolem wyrównania.

2. Na pasku opcji wybierz żądane opcje:
   • Wybierz opcję Wyrównaj wiele, aby wyrównać wiele elementów z wybranym elementem. (Zamiast tego podczas wybierania wielu elementów do wyrównania można przytrzymać wciśnięty klawisz Ctrl).
   • Podczas wyrównywania ścian należy używać opcji Preferuj, aby określić sposób wyrównania ścian. Dostępne są następujące preferencje: Lica ścian, Osie ścian, Lica warstwy nośnej lub Oś warstwy nośnej. (Opcje warstwy nośnej odnoszą się do ścian wielowarstwowych).
3. Wybierz element odniesienia (element, względem którego będą wyrównywane inne elementy).
4. Wybierz co najmniej jeden element, który ma zostać wyrównany względem elementu odniesienia.
   Uwaga: Przed wybraniem przesuń wskaźnik myszy na element, aby wyróżnić część elementu, która ma zostać wyrównana względem elementu odniesienia. Następnie go kliknij.
5. Jeśli chcesz, aby wybrane segmenty pozostały wyrównane względem elementu odniesienia (gdy zostaną później przesunięte), kliknij symbol kłódki, aby zablokować wyrównanie. Jeśli symbol kłódki nie będzie już wyświetlany, ponieważ wykonano inne działanie, kliknij opcję Zmień i wybierz element odniesienia, aby symbol został ponownie wyświetlony.
6. Aby rozpocząć nowe wyrównywanie, naciśnij klawisz Esc.
7. Aby zakończyć działanie narzędzia Wyrównaj, naciśnij dwukrotnie klawisz Esc.
