Informacje o wariantach projektu i połączeniach ścian

Uwagi dotyczące usprawnienia połączeń ścian pomiędzy modelem głównym i drugorzędnym wariantem projektu.

Dostosowywanie połączeń pomiędzy ścianami w modelu głównym i ścianami w wariancie głównym działa w taki sam sposób, jak w przypadku, gdy wszystkie ściany znajdują się w modelu głównym. Aby uniknąć nieprawidłowych połączeń ścian między modelem głównym i wariantami drugorzędnymi, przesuń ścianę z głównego modelu do zestawu wariantów projektu. Zobacz temat Przenoszenie elementów z modelu głównego do wariantu projektu...

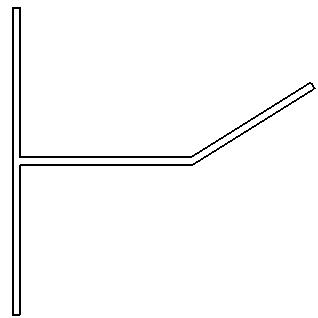

Ściany w modelu głównym

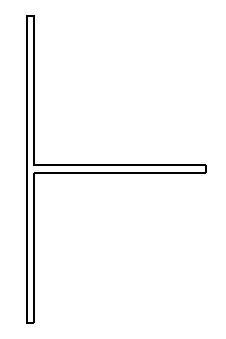

Ściana dodana do wariantu głównego; połączenie zostaje wyczyszczone dokładnie

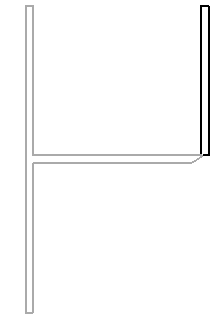

Ściana w wariancie drugorzędnym połączona z modelem głównym

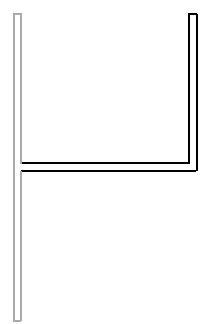

Aby uniknąć powyższego problemu z połączeniami ścian w wariancie drugorzędnym, dodaj ścianę poziomą do tego wariantu. Połączenie ściany jest wówczas dostosowywane poprawnie, tak jak pokazano na rysunku. Zobacz temat Połączenia ścian.
