Dodawanie płyty

Płytę się dodaje, rysując kontur na modelu terenu.

1. Otwórz widok planu terenu.
2. Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Modeluj teren (Płyta budynku).
3. Użyj narzędzi rysunku, aby naszkicować płytę budynku jako kontur.
4. Na palecie Właściwości ustaw właściwość Odsunięcie wysokości od poziomu oraz w razie potrzeby inne właściwości płyty.

Wskazówka: Aby zobaczyć płytę budynku w rzucie, należy ustawić odsunięcie płyty budynku na wartość większą od poziomu pierwszego lub dopasować zakres widoku.

Przykłady

Poniższy rysunek przedstawia widok przekroju podstawy budynku, odsuniętej od powierzchni.

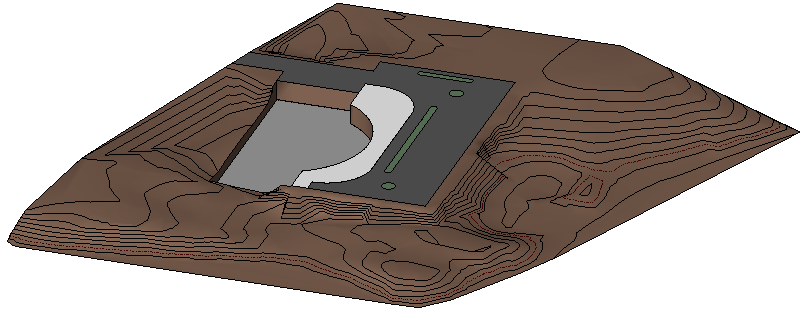

Poniższy rysunek przedstawia widok 3D płyty budynku na zniwelowanym modelu terenu.

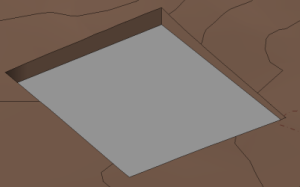

Poniższy rysunek przedstawia widok 3D nachylonej płyty budynku na modelu terenu.
